SD-6600B地下管线探测仪

发布时间:2021-11-29人气:64

一、地下管线探测仪别称:

地下管线探测仪 电缆光缆探测仪 地下管道探测仪 管道走向定位仪 高性能金属管道电线电缆寻线仪

二、仪器概述:

地下管线探测仪 电缆光缆探测仪 地下管道探测仪 管道走向定位仪 高性能金属管道电线电缆寻线仪

SD-6600B地下管线探测仪,特别适用于电缆对地绝缘故障的快速准确定位,(带电)路径查找,深度定位。SD-6600B地下管线探测仪是以电磁感应法为基础加以通讯原理的应用设计而成。在使用上包含了更多人性化的设计,通过大屏液晶显示信号强弱,条栅、箭头及声音提示使得操作者很容易判断电缆地下位置及故障点。一人即可完成全部操作。

SD-6600B地下管线探测仪既可用于查找电缆(带电或不带电)路径,又可用于寻找直埋电缆故障。可以完成过去几套仪器才可完成的任务。

SD-6600B改变了传统的电缆故障定位概念,不需高压试验装置,不需使用交流电源,不需分析波形,接线简单明了,使用方法一学即会。

过去我们查找电缆路径,必须将电缆停电测试,而有些运行电缆不可能停电,使用SD-6600B可以轻松解决带电电缆路径查找的问题。SD-6600B还可直接查找50Hz带电电缆的路径。


三、仪器特点:

全数字式定位仪,显示清晰,定位可靠

便携轻巧、使用方便、查找快捷

内置

充电电池,测试时不需市电

具有电缆埋深显示、电流显示

大屏液晶图形显示、测试中不需耳机

内置欧姆表可测量电缆环路电阻

具有电缆定位和故障查找两种功能

可以找到高达2MΩ的对地绝缘故障

具有背光功能适应夜间操作


四、仪器基本原理:

一、工作原理及方法

SD-6600B地下管线探测仪是利用电磁感应的原理来探测地下电缆的静确走向、深度以及定位电缆的开路、短路及外皮故障点,SD-6600B地下管线探测仪的智能化全汉字、图形操作指示及声音调频指示,使它成为容易使用的管线定位仪。发射机内置欧姆表可自动测量环路电阻及连续的自动输出阻抗匹配,以保证输出的匹配信号。对于电缆故障的测试,本仪器可应用跨步电压法,用直埋电缆故障测试配件(“A”字架)来判断直埋电缆的对地绝缘电阻小于2M欧的电缆对地故障及电缆外皮故障的定位;也可以用信号强弱法判断电缆开路、短路故障。应用耦合夹钳,可以查找带电电缆的路径,利用接收机的50Hz探测功能,还可以对运行电缆发出的50Hz工频信号进行跟踪,真正做到了一机多用。

其基本工作原理是:由发射机产生电磁信号,通过不同的发射连接方式将信号传送到地下被测电缆上,地下电缆感应到电磁信号后,在电缆上产生感应电流,感应电流沿着电缆向远处传播,在电流的传播过程中,通过该地下电缆向地面辐射出电磁波,这样当管线定位仪接收机在地面探测时,就会在电缆上方的地面上接收到电磁波信号,通过接收到的信号强弱变化来判别地下电缆的位置、走向和故障。

五、仪器性能指标:

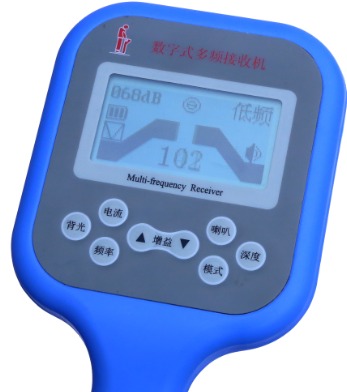

1、接收机

工作频率:低频、中频,高频,射频  50HZ

天线模式:波谷法(竖直线圈)、波峰法(水平线圈)

声音指示:随信号强度变化的调频音调

电流指示:显示被测电缆的有效电流值(单位:mA)

工作温度:-10°C——+55°C

电池型号:可充电电池

电量指示:图形显示

电池寿命:连续工作>8小时:间断工作 >16小时

尺寸大小:70×20×11CM

重    量:3公斤(带电池)

信号强度表示:梯形图、数字量程0——999

增益控制:手动调节   动态范围为100db

探测深度:最大探测不小于10米

最大探测距离:直连法时绝缘良好的电缆最大可达15KM

深度测量:按深度键  三位数字显示,最大可测深达2.5米

精   度*:低频:±(1—5)%≤2.5米  射频:±(5—12)%≤2.5米

*取决于现场环境、非同心线的形状、邻近管线的数目以及土壤的返回电流

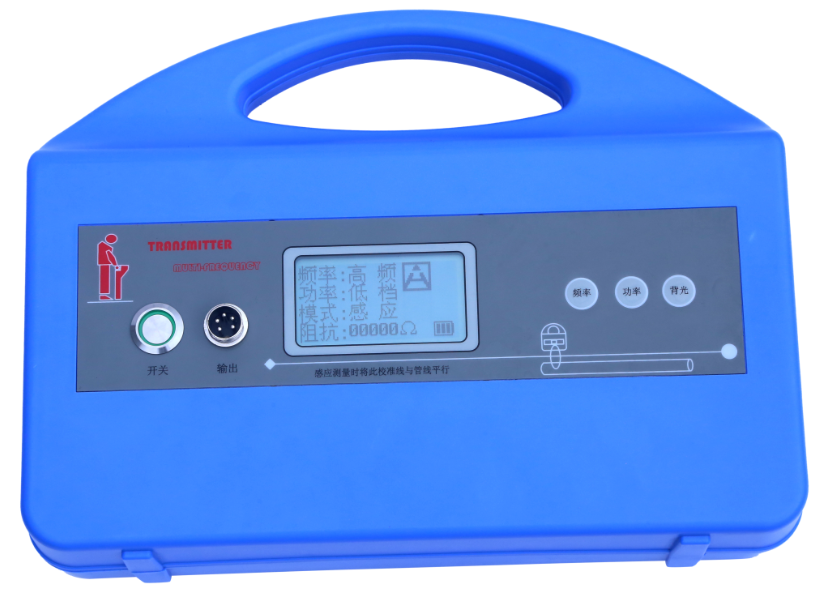

2、发射机

工作频率:低频、中频,高频,射频

工作模式:直连法、耦合法、感应法

匹配负载:5欧姆—3000欧姆

阻抗显示:五位数字

过热过流:自动保护

功率输出:低挡、中档、高挡

电池类型:8节一号碱性电池

电池寿命:连续工作4小时至8小时取决于使用时的频率、输出功率

          间断工作6小时至10小时取决于使用时的频率、输出功率

工作温度:-10°C—55°C

尺寸大小:16×16×39CM

重    量:4公斤(含电池)

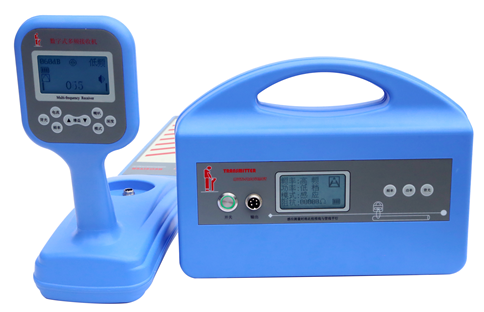

六、仪器的组成:

    1、标准设备(组成)

SD-6600B接收机       一台

SD-6600B发射机       一台

直连信号线            一根

地钎                  一根

说明书                一套

充电电池及充电器     一套

“A”字架             一套

 2、选配件

耦合夹钳             一把
