多功能全频线缆探测仪
引 言

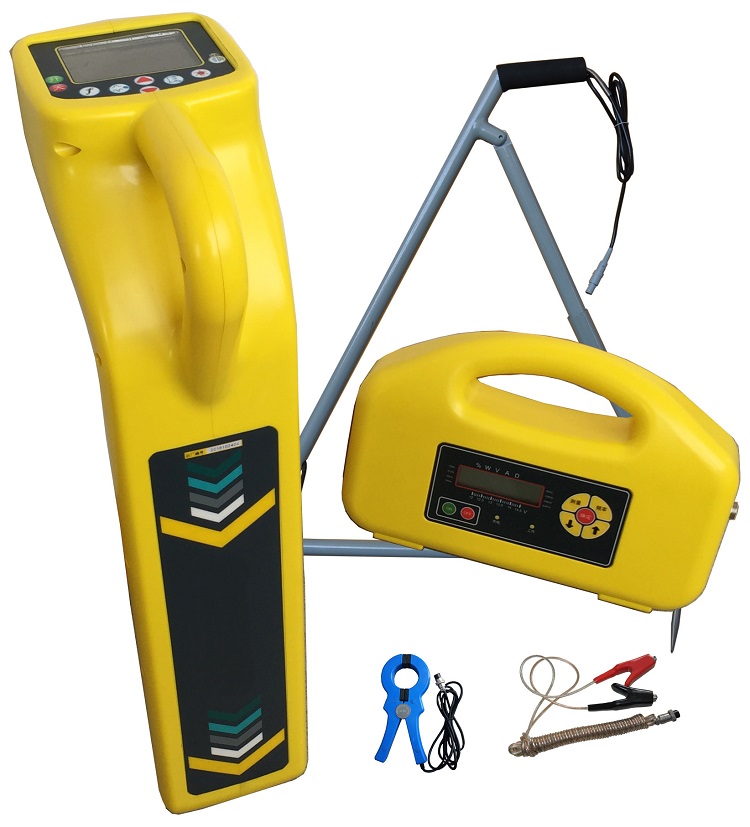

SDDL-6018多功能全频线缆探测仪又称地下管线探测仪，在非开挖的情况下，对地下管道、电缆、光缆进行路径查找。精确定位和埋土深度测量，精确查找地下管道外防腐层破损点、埋地电缆故障点的位置。该仪器融合超窄带滤波器先进技术，具有超强抗干扰能力，精准定位和测深，适用于地下各种金属管线的探测和巡线备仪器之一。
一、SDDL-6018多功能全频线缆探测仪特点、管线管理与维护、市政规划建设、供电等部门的管线检测，是管道维护单位的必
（一）功能多
1、 发射机功能: 具有感应法、直接法和夹钳法三种信号施加模式，适合不同场合需要。
2、 接收机功能: 用于对地下电缆的位置、走向、埋深及电流测量。
3、左右定位箭头指示目标管线位置，定位快速、精确；前后箭头和dB值指示防腐层破损点的位置及大小。
4、具有背光功能，适合夜间抢险使用。
5、用于埋地电缆故障点精确定位。
6、电流测量：测量发射机施加到被测管线上的电流。
7、万用表功能：可测量输出电压、线路电压、线路电流、阻抗和功率。在电缆故障查找前后测试电缆的通断性和绝缘质量。
8、外置感应式夹钳：适合检测电缆时无法直连施加信号的场所。
(二)定位精度高 :
多种测量模式进行管线定位(谷值模式、峰值模式、宽峰模式、峰值箭头模式)，可相互验证，确保管线定位的精确度。
1、极大值法: 可用峰值模式、宽峰模式、峰值箭头模式测定水平分量（）或水平梯度（）的变化, 据其蕞大值的位置来定位;
2、极小值法: 用谷值模式, 通过测定垂直分量（）的变化, 据其蕞小值的位置来定位。
(三)测深方法多:
具有多种测深方法可任意可选,并可相互验证。
1、双水平线圈直读法；
2、单水平线圈80%法、50%法;
3、45度法。
(四)抗干扰性强
1、观测参数多: 既可测水平分量（）、垂直分量（）又可测水平梯度（）。
2、发射功率大: 发射机输出功率达10W且连续可调,根据需要任意选择。
3、工作频率多:
发射机频率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。
接收机频率：无线电、50Hz、100Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。
根据目标管线特征(材质、结构、埋深、长度等)、环境选择合适的工作频率。
(五)操作简便
1、直观: 采用图形显示器，能够持续、实时显示检测过程中各种参数及信号强弱情况。
2、自动: 测量深度时自动转换到双水平天线模式并自动调节接收机灵敏度，使测量信号达到zui佳，测深完毕自动恢复到测深前的工作模式。
(六)连续工作时间长, 使用成本低
发射机配备了大容量锂电池组, 一次充电, 可满足外业探测一个工作日供电需要, 并可循环使用,大大降低了检测成本。
（七）发射机交直流两用
正常情况下，如果发射机电池电量充足，就使用仪器内置的电池组供电。如果在使用过程中，发射机电池电量不足了，但检测任务又没有完成，则可以直接外接专用的电源适配器，仪器即可正常使用，而不必等仪器充足电再使用。
