直流系统接地故障定位仪

发布时间:2019-10-16人气:88

一、概 述

   SDZFJ直流系统接地故障定位仪又称直流接地故障查找仪它能够适用于任何电压等级的直流系统,配备了精度的检测钳表,通过对多种信号的处理检测范围与抗干扰能力;采用了算法和先进的模糊控制计算理论,将被检测绝缘支路的优势程度以数值的形式表示出来,充分体现了人工智能的优越性;对于接地点位置的断定,它们更是拥有准确的判断力,每次检测都能够指出接地点位置及方向。

本装置以系统安全为首要前提,按行业标准的要求,以可靠的低频信号方式进行检测,并在现场进行了大量的实际应用,对系统无任何影响。

发电厂、变电站的直流系统为控制、保护、信号和自动装置提供电源,直流系统的安全连续运行对保证发供电有着极大的重要性。由于直流系统为浮空制的不接地系统,如果发生两点接地,就可能引起上述装置误动、拒动,从而造成重大事故。因此当发生一点接地时,就应在保证直流系统正常供电的同时准确迅速地探测出接地点,排除接地故障,从而避免两点接地可能带来的危害。

本仪器用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。各种类型的接地故障,均能迅速地查找出接地点,准确率达到100%。

本仪器与国内外同类型的仪器相比具有以下特点:

1.使用简单。本仪器只需打开电源开关就可直接使用,无需别的按键操作。

2.安全可靠。本仪器无需停浮充电机及其它一切电源,对直流系统没有任何影响。

3.适用电压等级多。直流系统220V、110V、48V、24V都可以使用。

4.适用范围广。任何类型电厂、变电站、煤矿、化工厂等供电部门都可使用。

5.携带方便,信号接收器自带电池,无需外接电源,可以随身携带到任何地方查找接地点。

6.直流系统不断电查找接地点,不影响系统正常工作。

7.抗干扰能力强,克服了系统分布电容的影响。

8.智能化充电管理,减少充电时间,延长电池寿命。

二、工作原理

本产品用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。该仪器在原理上引入一种全新的探测方法----波形分析法,其主要特点和优点:检测灵敏度高、不断电查找、不影响系统正常运行、抗干扰能力强、安全可靠等。

波形分析法,就是利用在直流母线与地之间加入一种特定的周期性电压信号,通过卡钳式探头探测各支路电流,分析、计算电流信号基波与谐波的相位及相位差,进而判断是否存在接地故障及接地故障点。

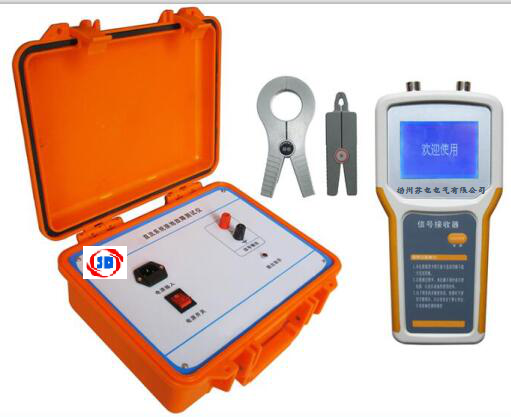

本装置由信号发生器、信号接收器和信号采集器(卡钳)三部分组成。在查找直流系统故障时,三者须同时配合使用。

本信号发生器不采用传统的LC或RC的振荡电路,而采用全新的数字技术,因而具有信号稳定的特点。该信号发生器由单片机、A/D转换电路、信号放大滤波电路、功率放大及隔直电路、输出反馈及保护等部分组成,

三、技术指标

1.信号发生器

输出信号频率:2.5Hz

信号空载输出电压:±20V±5%

信号电压幅值误差:<5%

信号短路输出电流:≤80mA

输出口抗冲击能力:400V直流冲击

电源电压:AC220V±10%

电压频率:50Hz±5%

输入保险:200mA

蕞大功率:3W

体积:300mm×270mm×200mm

2.信号接收器

信号电流检测灵敏度:0.5mA

信号发生器阻抗:40K

蕞大输出电流:2.5毫安

接收器显示:数字0-19

体积:210mm×100mm×32mm

A钳口尺寸:Φ50mm

B钳口尺寸:Φ7mm×9mm

3.整机

检测蕞大接地电阻:300KΩ

接地电阻测量精度:0-4.5KΩ 误差≤0.5KΩ;

4.5KΩ-300KΩ 误差≤10%。

四、注意事项

1.由于装置是精密仪器,在运输、使用和存放时要小心轻放,各部件要防止摔、跌等强烈震动。

2.信号源应加在故障母线和地上。

3.本仪器钳型卡钳只能卡直流回路不能卡交流回路。

4.当各个支路都无明显接地时,应注意接地点是否在供电部分,例如蓄电池、充电机等部位。

5.在检测过程中,钳表和信号接收器不用时请关闭电源,以延长电池的使用时间。

6.信号接收器电量不足时,应及时更换电池,以提高检测的准确性。

7.由于钳表的灵敏度很高,检测时不要用手握钳表,应让钳表处于静止状态,以免影响检测准确度。

五、装箱清单

1.信号发生器1台

2.信号接收器1台

3.A接收钳1把

4.B接收钳1把

5.信号输出引线1套

6.电源线1根

7.电池5节

8.铝合金箱1个

9.使用说明书1本

10.合格证1张
