1、产品用途：
SDZK-4箱式真空泵应用于变压器抽真空、真空冶炼、焊接、干燥及化工制药、电力真空器件等行业作为抽真空用，本机组的工作压力为133Pa-1pa，所能达到的极限真空为1Pa。具有启动快、抽速大、性能稳定、操作简便等特点。特别方便用于变压器或电力设备抽真空、真空注油、真空干燥等。本机组按需要， 本机组采用罗茨泵作为主泵，以旋片式真空泵作为前级泵。 在本机组的进气口处可安装电子真空计，以便准确地观察与控制被抽容器真空度。
2、产品特点：
●本机人性化设计、启动快，性能稳定、结构简单、操作方便。
●配置管路过滤器，能有效防止较大颗粒的杂质进入系统，损坏真空泵。
●该机标准配置 ，美观大方，方便客户室外操作。
●全自动控制，可实现无人值守的在线运行，运行状态由指示灯显示。
3、产品可选配置及设备形式：
● 真空泵、罗茨泵、电器部件等均选用国内外名牌。
● 配置真空表、数字真空计，可以即时掌握被抽容器真空度。
● 抽真空速率高、能耗少。
● 多种保护功能，有效保证真空泵安全运行。
● 设计先进，功能齐全，结构合理，操作简洁明了。
● 接口采用法兰和螺纹，方便快捷。
● 封闭式结构，防雨防尘。
4、 真空泵组技术性能指标：
项 目 | 单 位 | 技术指标 | 备注 |
产品型号规格 | — | SDZK-4000m³/H | |

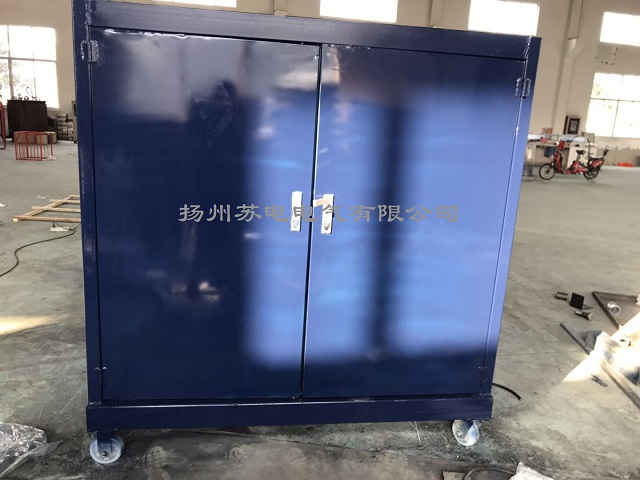

型 式 | — | 封闭移动式（门可开启） | |
工作环境温度 | ℃ | -30℃～+50℃ | |
机组抽速(L/S) | L/S | ≥1200 | |
抽气级数 | — | 2级 | |
工作极限真空度(Pa) | Pa | ≤1 | |
真空计量方式 | — | 真空表 + 数显真空计 | |
接口规格 | — | 标准法兰和螺纹接口 | |
电源 | V | 三相四线 380V/50Hz | |
噪声dB(A) | dB(A) | ≤70 | |
主要功能 | — | 采用两级抽气结构，主泵选用高寿命直连式旋片真空泵，配合罗茨泵增压提速。 整机采用风冷式冷却，体积小、无油烟、低噪音。 配备高精度指针式真空表和皮拉尼数显真空计，可准确测量实时真空度。 具备三层防返油保护，可避免突然停机、停电时真空泵油倒吸入电力设备中。 整机采用防护封闭箱体结构，内置防爆照明灯，便于检修和夜间工作。底座安装有高强度移动轮，顶部四周焊接有吊耳，方便吊装。 采用西门子电气，具备电源相序切换功能。 一键式启动设备，罗茨泵可自动启动，也可手动控制。 | |
抽气接口 | — | 采用标准法兰接口和螺纹结构，主用于变压器抽真空，也可用于GIS抽真空 | |
手动阀 | — | 采用不锈钢高真空蝶阀和球阀，可实现选择性开启管道通气 | |
油井
| — | 可暂存油液、水等液体，内部安装有液位检测装置，当液体超过警戒线时自动停机保护并报警。 该油井作用1：在真空注油工作抽真空时，有可能会将油液不小心抽入真空机组中，此时有油井可起到缓冲作用，避免油液抽入真空机组。 作用2：在抽真空工作中，如果被抽容器中的水分较大，且具备一定温度，此时油井可冷凝空气中的水分，对真空泵及润滑油起到保护作用。 作用3：在极端情况下，设备突然停机，而万一真空泵自身的防返油阀片未关闭，恰巧起第二层防返油保护的电磁阀也未关闭，此时油井则起到第三层防返油保护，确保润滑油绝不进入变压器或GIS中。 | |
压力表 | — | 可检测管道内的正压，防止被抽真空设备内存在正压时启动真空泵，造成误操作损坏真空设备 | |
隔断阀
| — | 用于隔断真空表和真空计的管路。可避免气体正压冲击真空测量设备。同时也可实现在设备运行状态下更换真空仪表 | |
电磁阀
| — | 当设备突然停电或停机时，自动隔断真空泵和罗茨泵，防止空气吸入被抽真空的电力设备中，避免重复工作。同时也可防止真空泵内润滑油倒吸入电力设备中 | |
手动总阀 | — | 当需要查看被抽真空设备的静态真空度时，可以关闭此阀来隔断真空泵进行检测。该阀同时也用于检测真空机组自身是否有泄漏。 | |
罗茨泵
| — | 采用风冷式罗茨泵，极限真空可达0.05Pa,用于提高整机抽气能力和极限真空度。 | |
真空泵 | — | 采用高抽速直连式旋片真空泵，高寿命、低噪音、无油烟，是整个设备的核心。
| |
真空表 | — | 采用指针式真空表，测量范围0～1000Pa,精度±5Pa。 | |
真空计
| — | 采用高精度数显真空计，测量范围0Pa～大气压,精度0.1Pa。 |
