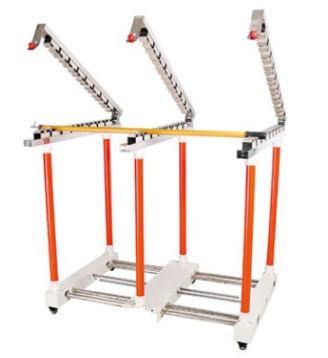

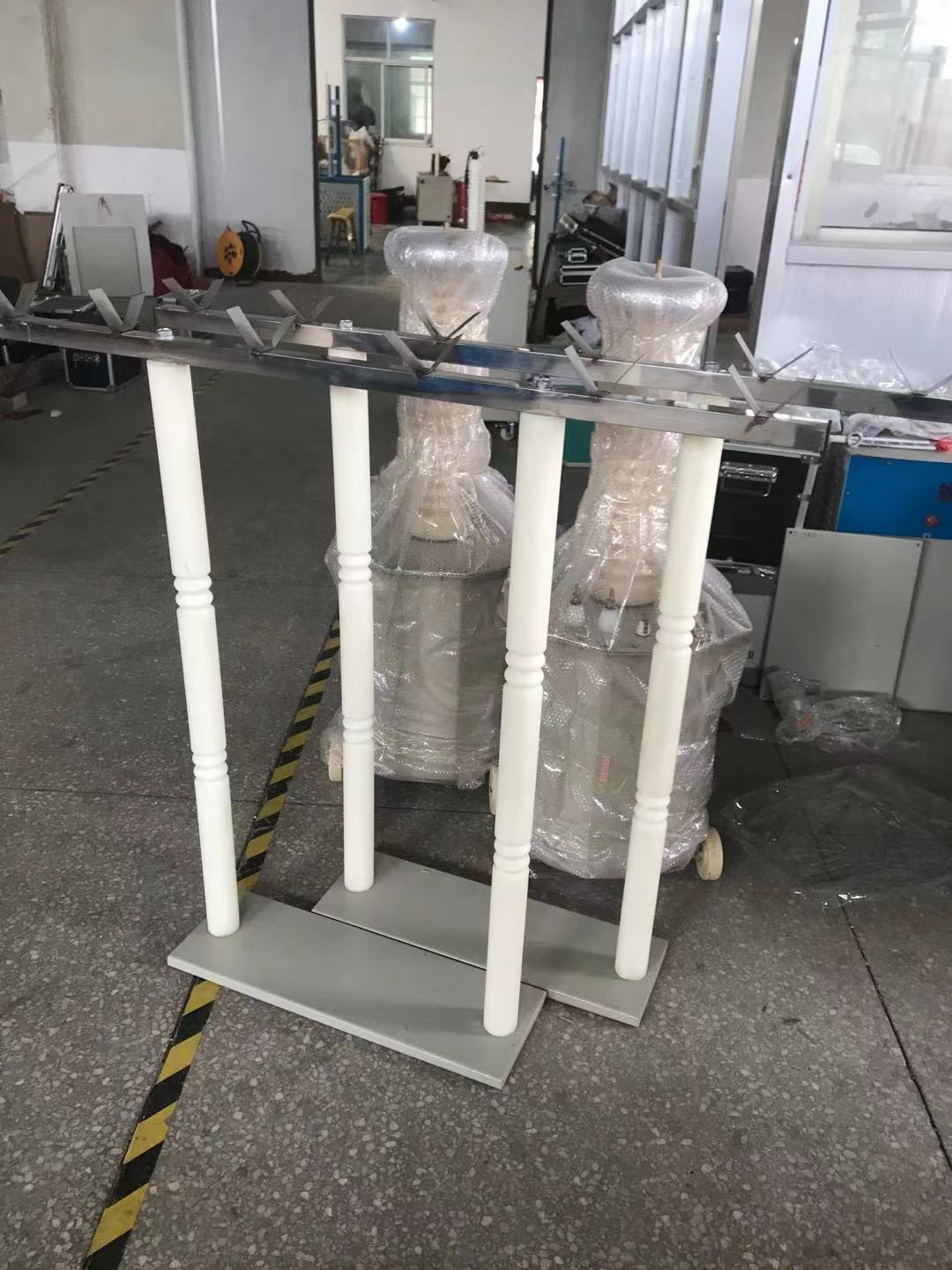

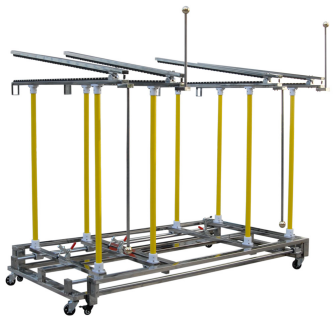

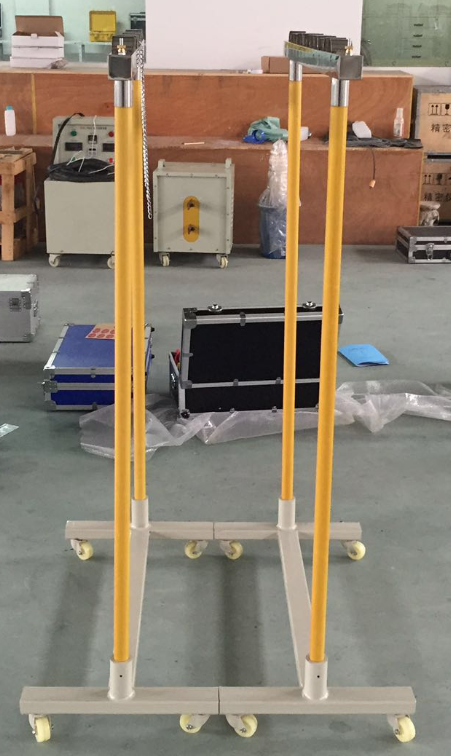

一、设备结构
本设备主要由：1、绝缘杆测试固定架；2、绝缘支柱；3、底座等组成。
二、绝缘杆耐压试验架使用方法
1、根据试品绝缘杆规格调整好两各绝缘杆固定架之间的距离，试验架上的高压连接电极和接地电极，分别使用高压连接棒和接地线钳与高压试验电源和接地排连接。
2打开两个绝缘杆固定架一端的金属固定扣，使绝缘杆固定架上半部分在弹簧的作用下向上弹起，将被测绝缘杆依次排列放置在绝缘杆测试位上，然后下压两个绝缘杆固定架的上半部分，使其与下半部分闭合后用金属固定扣扣好。
启动高压试验变压器开始试验，具体试验参数和试验结果判定参照，DL/T1476-2015《电力安全工器具预防性试验规程》中的对绝缘操作杆试验的相关规定。
三、 注意事项
1、 在试验架上装取试品绝缘杆时，要轻拿轻放避免因过力算坏绝缘支柱。
2、 要保持试验架表面的清洁，如有灰尘用软布进行擦拭去除。
3、 试验架在使用和存放中不能置于潮湿的环境中，以免降低绝缘支柱的绝缘性能。
