产品功能

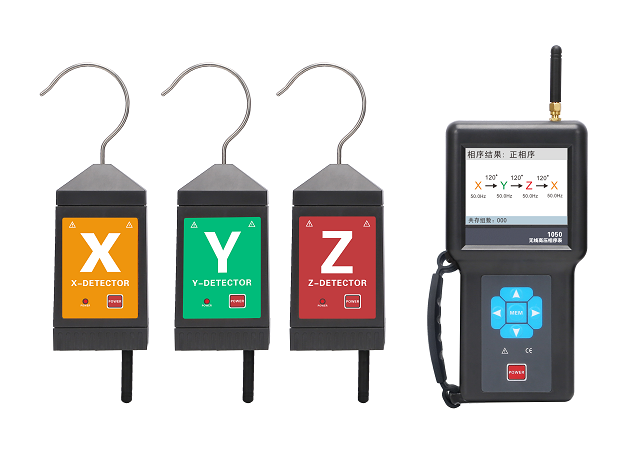

SDCR1050无线高压相序测试仪(用于髙低压测相序）应用于500KV以下电力高压线路相序检测、核相、相位测试、频率测试、验电等。
产品特点
1. 采用无线传输技术、核相距离200米，核相准确操作便捷。
2. 语音提示：“X信号正常、Y信号正常、Z信号正常、正相序、逆相序”。
3. 采用3.5寸LCD彩屏，可同屏显示相位、频率、相序、及核相结果，清晰直观。
4. 仪表还具有验电功能，电压等级显示功能。数据存储功能，能存储200组数据。USB接口数据上传功能，存储数据可以上传电脑，保存打印。
技术规格
电 源 | 主 机：DC9V，6节5号碱性电池LR6；探测器: DC4.5V，3节5号碱性电池LR6 |
核相方式 | 接触式核相：35kV以下的线路 非接触式核相：当线路电压超过35kV时，必须采用非接触测试，探针逐渐靠近导线核相 |
核相电压 | 30V～500kV |
核相距离 | 200m |
语音提示 | “X信号正常、Y信号正常、Z信号正常、正相序、逆相序” |
相序定性 | 正相序：X->Y->Z->X(相位差100°～140°)；逆相序： X->Z->Y->X(相位差100°～140°) |
核相定性 | 同相:－20°～20°；异相: 100°～140°和220°～260° |
相位量程 | 0°～360°；精度：≤±10°；分辨率：1° |
频率量程 | 45.0Hz～65.0Hz；精度：≤±2Hz；分辨率：0.1Hz |
验电指示 | “嘟--嘟--嘟”蜂鸣声 |
电压显示 | 显示电压等级 |
发射频率 | 433MHz、315MHz |
数据存储 | 200组(掉电或更换电池不会丢失数据) |
自动关机 | 开机约15分钟仪表将自动关机 |
电池电压 | 当电池电压降到7.2V±0.1V时，电池电压低符号显示，提醒更换电池，此时测量的数据同样是准确的。 |
额定电流 | 探测器：30mA max；主机：150mA max |
LCD尺寸 | 3.5寸彩屏；显示域：71mm×53mm |
仪表质量 | 仪器：950g(含电池)；包装及绝缘杆的总质量：约3.0kg |
仪器尺寸 | 主机195mm×100mm×45mm；探测器130mm×65mm×45mm |
绝缘杆长度 | 约4500mm |
绝缘试验 | 绝缘杆拉伸后两端：AC 220kV/rms；主机、探测器：AC3700V/rms(外露金属与塑料外壳间) |

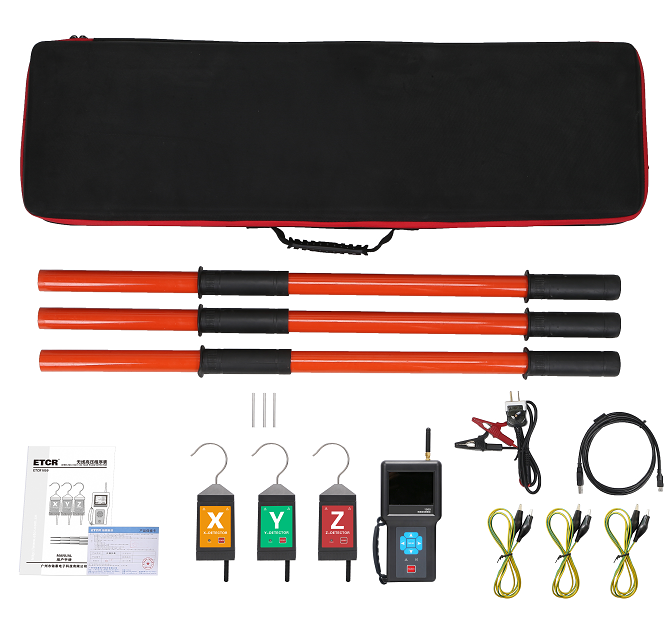

随机附件 | 主机1件、探测器3件、探针3件、探勾3件、绝缘杆3件、USB数据线1根、LR6电池15个、 检验线1条、环网柜测试线3条、布包1件 |
