无线绝缘子零值测试仪

发布时间:2022-01-10人气:69


无线绝缘子测试仪、无线绝缘子分布电压测量表、无线绝缘子分布电压测试仪、绝缘子零值检测电压分布测试仪

一、无线绝缘子零值测试仪概述

1 、 常规用途

    目前,检测绝缘子的方法和工具很多,但大多数上基本属于定性检测,不能准确、快捷地检测出每一片绝缘子的绝缘状况,起不到预防检测的作用。高压输电线路绝缘子绝缘电阻值的大小,是直接关系到线路安全稳定运行的大问题。绝缘子一旦出现零值或脏污,就必须进行清洗或更换,否则就会造成闪络跳闸事故。

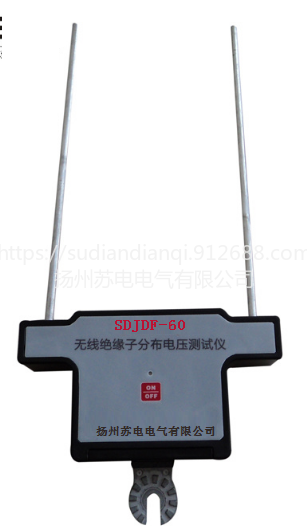

    鉴于此,本公司结合广大用户提出的要求,通过大量地现场试验,成功地研制出新型高性能定量检测与分析的仪器 “SDJDF-60无线绝缘子检测仪”。该仪器能有效发现绝缘子内部隐蔽故障,提高电网系统运行的可靠性,提高线路工作人员测试的工作效率。操作方法简单、快捷,主要用于停电定量地准确测量出每一片绝缘子的电阻值,同时能准确区分已经漏电但尚未击穿处于临界损坏的绝缘子,并将测量结果以数据形式实时记录存储显示,对低值绝缘子能自动语音报警。

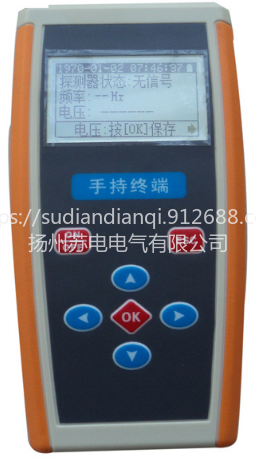

本产品采用无线传输,探测器和手持终端通信距离可达100m以上,使测量过程真正达到安全可靠、快速准确。此外,该仪器具备极强的抗干扰性,完全符合(EMC)标准要求,适应各种电磁场干扰场合。


二、 安全事项

★ 无线测量技术。

★ 应在干燥天气进行检测。

★ 请遵守并按规定使用本产品,确保仪器的安全运行。

★ 遵守国家电力工业的安全工器具预防性试验安全规程。

★ 特别重视对高压带电线路上或靠近高压线路上工作人员的培训考核。

★ 在高空作业时,可通过加装绝缘操作杆进行。


附表:一串中允许零值绝缘子片数

电压等级 35KV 66KV 110KV 220KV 330KV 500KV

绝缘子串片数  3 5 7 13 19 28

零值片数  1 2 3 5 4 6

★ 在检测过程中两探头间有高压,严禁人体接触。

★ 安装或调整探头时,必须在关闭电源三秒后操作。



1、带电作业时人身与带电体的安全距离

电压等级 10KV 35KV 66KV 110KV 220KV 330KV 500KV

安全距离 0.4米 0.6米 0.7米 1.0米 1.8米 2.2米 3.4米


2、带电作业时绝缘杆的 小有效绝缘长度

电压等级 10KV 35KV 66KV 110KV 220KV 330KV 500KV

绝缘杆的 小

有效绝缘长度 0.7米 0.9米 1.0米 1.3米 2.1米 3.1米 4.0米


注:绝缘工具检查性试验(分段)的试验标准:每300mm,施加工频电压75KV,一分钟:以无击穿,闪络及过热为合格。


三、产品信息

1、  突出优势

运行电压:35- 500KV,不同电压等级均适用。

测量电阻范围:10 - 3000MΩ

测量误差:≤±10%

采样速率:10次/秒

日期时间设置:调整日期和时间,便于用户浏览、查看历史数据

背光时间设置:常亮、常灭、0-999分钟内可自行设置

自动关机设置:从不、0-999分钟内可自行设置

手持终端与探测器的传输距离为≤100m

多模式设计,适用性更强,更安全、更方便

万向接头设计,可根据绝缘子串的悬挂方位,灵活地调整测量方向

双重屏蔽,抗干扰性极强,完全符合EMC标准

独有的人机交互界面,简便操作

主要是停电情况下测试220kv铁塔上悬式绝缘子

无线绝缘子测试仪、无线绝缘子零值测试仪、无线绝缘子分布电压测量表、无线绝缘子分布电压测试仪、绝缘子零值检测电压分布测试仪示例图3

无线绝缘子测试仪、无线绝缘子零值测试仪、无线绝缘子分布电压测量表、无线绝缘子分布电压测试仪、绝缘子零值检测电压分布测试仪示例图4
