一、产品简介

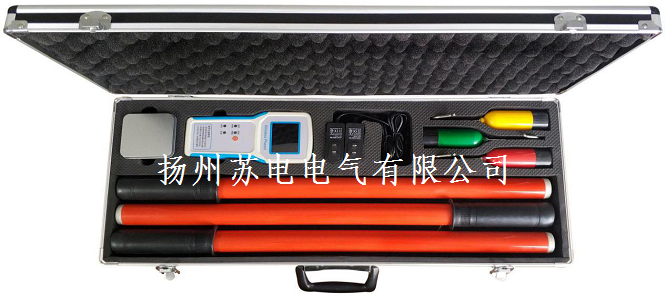

SDHX-203C 无线高压核相仪（以下简称“仪器”）用于测定三相线相序，以及两线路并网或环网核相。仪器适用于5V～220kV交流输电线路和二次带电显示器测相序及核相，同时具有高压验电功能。
仪器采用无线传输技术，操作安全可靠，使用方便。是直接测量高压线路相序的仪器。
二、工作原理
测量相序时使用X发射器、Y发射器、Z发射器和接收主机。三个发射器将各自线路的相位、频率信号发回给接收主机。由接收主机计算三条线路之间的两两之间相位差，判断相序。
近程核相时只使用X发射器、Y发射器和接收主机。两个发射器将各自线路的相位、频率信号发回给接收主机。由接收主机计算两条线路之间的相位差，判断是否同相。
三、安全事项
1、现场测试时，应按电力部门高压测试安全距离标准进行操作。
2、标准配置绝缘杆3米，对应电压等级为 ≤ 220kV。如测量线路电压高于220kV时，请使用长度大于3米的绝缘杆。
3、核相操作时，手持位置不要超过绝缘杆手柄位置。
注意：发射器使用3.7V可充电锂电池，请不要更换其他电池。
四、技术特性
1、相位差准确度：误差≤5°。
2、频率准确度：±0.1HZ。
3、可跨电压测量范围为5V～220kV。
4、发射器和接收主机的蕞大传输视距约100米。
5、3.2英寸彩屏同时显示2条线路相位差、频率、矢量图和同异相结果。
6、相序结果判断：X超前Y120°，Y超前Z120°，Z超前X120°为顺序；X滞后Y120°，Y滞后Z120°，Z滞后X120°为逆序。
7、核相结果判断：相位差≥30°为异相，相位差＜30°为同相。
8、真人语音提示测量结果。
9、主机显示电池电量，1小时无操作自动关机。
10、主机内置18650锂电池，电池容量为2500mAH。发射器内置10440锂电池，电池容量为450mAH。
11、高压测量时泄漏电流<10uA。
12、发射器工作功耗<0.1W，接收主机工作功耗<0.4W。
13、工作环境：-35℃--- +45℃ 湿度≤95%RH。
14、整机重量：约6.5KG。
15、仪器包装尺寸：长71cm*宽35cmm*高11cm。
