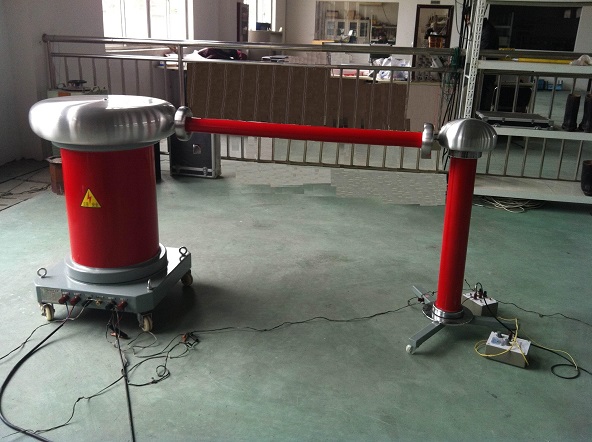

、SDJF无局放试验变压器成套设备设备的组成：
1、SDJF－150KVA/250KV 工频无局放试验变压器 一台
2、SDJF－0.38/0－0.420KV/150KVA柱式调压器
3、OWF-250KV电容分器（耦合电容器） 一台
4、GWR250－5 保护电阻 一根
5、LNF－312A/430V 电源噪声滤波器
6、LH-125KVA 控制台 一台
8、附件：控制电缆
注：主电源电缆由用户根据实际情况自配
二、SDJF无局放试验变压器成套设备主要产品的技术参数：
1．工频试验变压器
型号： SDJF-150/250
结构： 绝缘圆筒、固定式
相数： 单相
频率： 50HZ
冷却方式：ONAN
额定容量：150KVA
原边额定电压：0.400KV 额定电流：375A
副边输出电压：250KV 额定电流：0.6A
空载电流：≤5%
阻抗电压：≤10%
波形畸变率≤3%
测量绕组电压：250V 测量电压比：1：1000
过电流能力：在120%额定电流持续时间300S情况下，过电流试验变压器绕组均不造成热损坏和绕组变形。
过压能力：在110℅UH（165KV）时间60S下过电压，不应造成试验变压器绝缘损坏，此时波形畸变率≤5%。
绝缘水平：低压端工频耐5KV/min
介质损耗：≤0.5%
局部放电量：100%UH下小于5PC；80%UH下小于3PC。(屏蔽室内测量)
运行时间：在100%HU、IH下从环境温度开始允许运行30min,75%UH、IH下从环境温度开始允许连续运行。
温升试验：在正常使用条件下绕组温升小于65K，油面温小于55K
保 护：原、副边均采用过电流继电器进行过电流保护，不管在任何情况下保证人身和设备的安全。
密封材料：在密封件结构设计下采用特殊“双层密封方式”保证试验变压器的使用时间不低于15年
体 积：φ1000×1950×1600
变压器壳体为红色
2.调压器
型号：SDJF－150/0.38/0~0.420
相数：单相
频率：50HZ
冷却方式：ONAN
调压方式：电动调压
额定容量：125KVA
起始电压：≤1%
额定电压：输入电压：0.380KV 输出电压：0~ 0.420KV
额定电流：输入电流：394A 输出电流：0~375A
波形畸变率：≤3%
阻抗电压：全程阻抗变化范围≤10%
短路能力：暂态容量状态下试验变压器输出端通过试品保护电阻对试品放电时，短路电流达3倍输出，放电持续时间8个周波内不应对调压器绕阻造成任何热损坏和机械变形。
产品结构：调压过程中接触部位均不产生局部放电量，
调压器的电器性能完全符合调压器国标内容，并测量输出波形、密封试验、耐压水平均按照3KV/60S
体积：长400×宽800×高1200
3.电容分压器（兼做耦合电容器）
型号：SDJF-250KV
额定频率：50HZ
标称电容量：500pF
额定电压：250KV
标称分压比：1000：1
介质损耗：＜0.2%
局部放电量：额定电压下＜5pC，在80%额定电压下＜3pC
测量精度：≤±1%
允许运行时间：同变压器
体积：φ100/φ160×1300
重量：＜45KG
4.保护电阻
型号：SDJF-250
额定频率：50HZ
额定电压：250KV
额定电流：长期电流0.5A;
标称电阻：5KΩ
耐热等级：F级
局部放电量：100%额定电压下＜3pC，在80%额定电压下＜2pC
温升：100%额定电流下连续运行电阻表面温度小于80K
运行时间：同变压器
体积：φ110×1200
5.电源噪声滤波器
型号：LNF－150/0.42KV
额定电压：0.430KV
额定电流：357A
额定频率：50－60HZ
线路数：1路
滤波电抗器品质因数：＞70
局部放电背景水平：＜2pC
阻尼电阻功率：100W
衰减特性：40KHZ－100KHZ＞40DB；100KHZ－1MHZ＞50DB
绝缘水平：5KV/1min无异常放电现象
允许运行时间：同变压器，其绕组的温升满足国家标准
6..控制台：
型号：SDKZ-150KVA
功能：界面功能控制面板仪表显示，所有仪表均为数显表，具有紧急掉闸和过载保护，掉闸后自动降至零位，上下极限位自动停止，主要功能控制及面板仪表显示如下：
1高压电容分压器测量电压表
2调压器二次电压（即试验变压器二次绕组电压表）、调压器二次电流（试验变压器二次绕组电流表）（数字式）
3设有调压器上、下限位保护、耐压计时、自动回降、复零、急停、测量
4设有紧急按钮、设有警铃、门连锁
5电压升、降功能、耐压记时、过流保护功能
三、无局放试验变压器别称：
无局放试验变压器成套设备，交流无局放试验变压器，无局放试验变压器，无局部放电工频高压试验变压器
