数字式双钳相位伏安表

发布时间:2020-01-07人气:48

一、产品别称:

   数字式双钳相位伏安表、相位表、双钳相位表、双钳相位伏安表、钳形相位表、钳形相位伏安表、数字双钳相位表、低压伏安相位检测报、手持式双钳数字相位伏安表、手持式数字双钳相位伏安表、双钳式数字相位表、双钳数字式相位表、双钳式伏安相位表、数显双钳相位表。

二、产品概述:

   SD600B数字式双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、便携手持式、双通道输入测量仪器。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位,判别感性、容性电路及三相电压的相序,检测变压器的接线组别,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流,因而测量时无需断开被测线路。测量U1-U2之间相位时,两输入回路完全绝缘隔离,因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°,以获得视觉效果。

仪表外壳采用工程绝缘材料,另配橡皮防振保护套及便携式防水布包,安全、可靠。

1 基本误差

1.1 参比工作条件

     (a)环境温度:(23±5)℃

     (b)环境湿度:(45~75)% RH

     (c)被测信号波形:正弦波、β=0.02

     (d)被测信号频率:(50±0.2)Hz

     (e)被测载流导线在钳口中的位置:任意

(f)测量相位时被测信号幅值范围:

100~220V、0.5a~1.5a

     (g)外参比频率电磁场干扰:应避免

1.2  基本误差极限

1.2.1 交流电压见表1

1:交流电压测量误差

量   限

分 辨 率

基本误差极限

20V

0.01V

±(0.5%RD+2

200V

0.1V

±(0.3%RD+2

500V

1V

±(0.5%RD+2


输入阻抗:

各量限均为2MΩ

测U1-U2相位时电压输入回路阻抗:

40KΩ

1.2.2 交流电流见表2

2:交流电流测量误差

量   限

分 辨 率

基本误差极限

200mA

0.1Ma

±(0.5%RD+2

2A

1mA

10A

10mA

1.2.3 相位

U-U、U-I、I-I见表3

3:工频相位测量误差

范  围

分辨率

基本误差极限

0~360°

±3°

2 工作误差

2.1 额定工作条件

     (a)环境温度:(0~40)℃

     (b)环境湿度:(20~80)% RH

     (c)被测信号波形:正弦波、β=0.05

(d)被测信号频率:(50±0.5)Hz

     (e)被测载流导线在钳口中的位置:任意

     (f)测量相位时被测信号幅值范围

          测U1-U2相位时:30V~500V

          测  I1-I2 相位时:5mA~10.00A

          测  U1-I2 或 I1-U2 相位时:

          10V~500V、5mA~10.00A

     (g)外参比频率电磁场干扰:应避免


2.2  额定工作误差极限

     在 2.1 所述额定工作条件下,各被测量的额定工作误差极限不超过相应基本误差极限的两倍。


3 安全特性

3.1  耐压

电压输入端与表壳之间、钳形电流互感器铁芯与钳柄及付边绕组线圈之间能承受 1000V/50Hz、两电压输入端之间能承受 500V/50Hz  的正弦波交流电压历时 1min 的试验。

3.2 绝缘电阻

仪表线路与外壳之间、两电压输入端之间:≥10MΩ

4 其它技术特性

4.1 显示位数:3  1/2

4.2 采样速率:3次/秒

4.3 电源:单个 9V 迭层电池、电源电流小于5mA

4.4 外形尺寸

表壳尺寸: 186mm×86mm×33mm

钳壳尺寸: 140mm×40mm×19mm

钳口尺寸: Φ7×8

4.5 重量

表体: 280g

测量钳:2×200g

4.6 储存条件

温度:-10℃~50℃

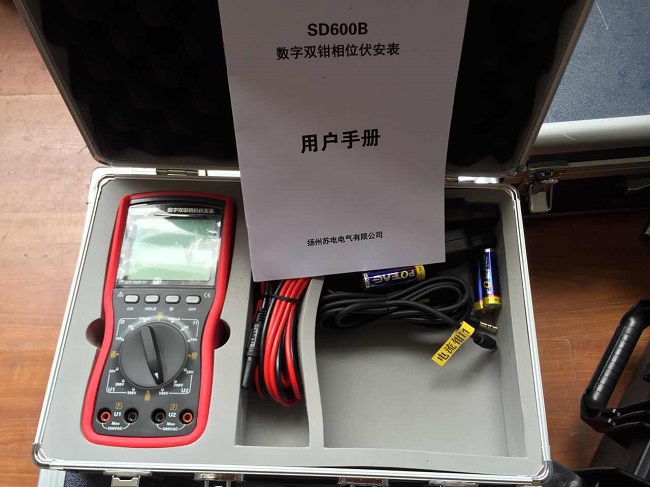

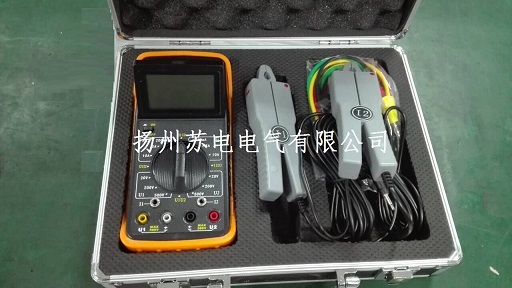

三、成套配置

(a)手持式双钳数字相位伏安表:

1块(配橡胶防护套)

(b)使用说明书:1本

(c)质量检验合格证:1个

(d)配套钳形电流互感器2 把

(e)电压测试线:1套(四根)

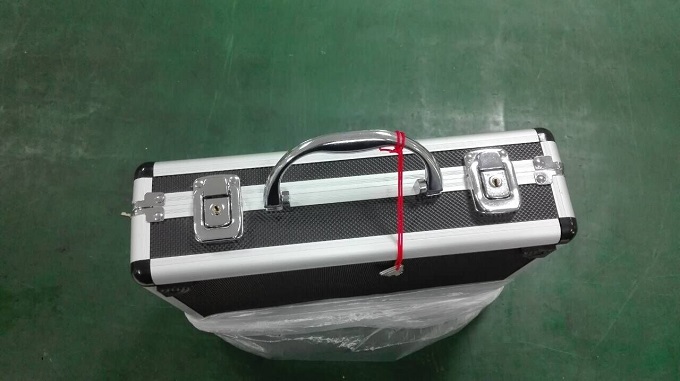

(f)防震仪器箱:1个
