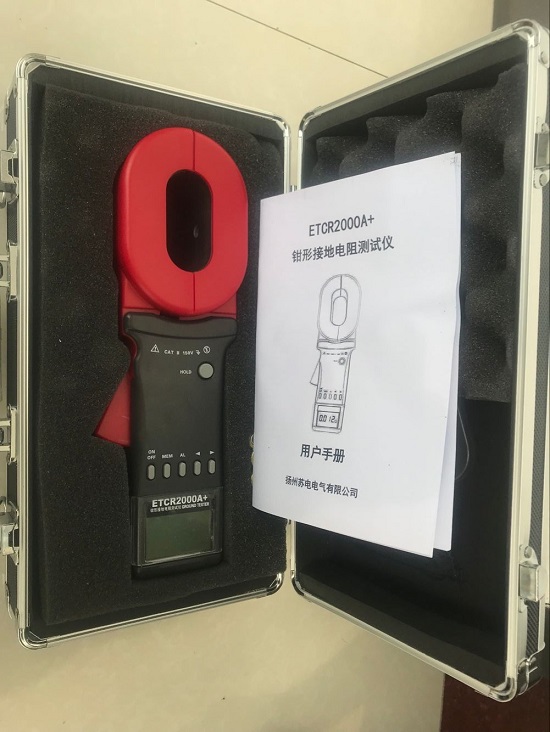

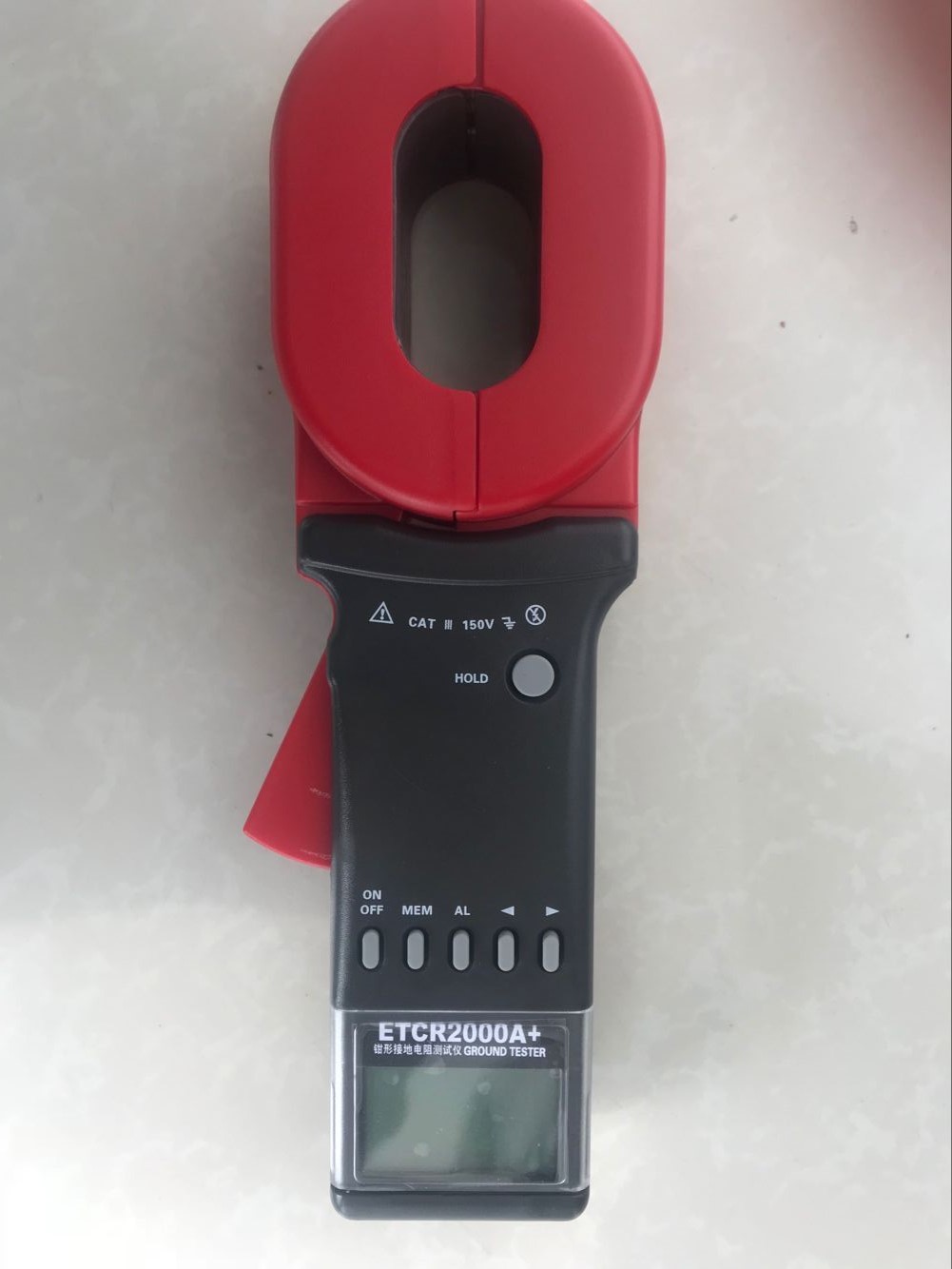

钳形接地电阻测试仪

发布时间:2019-10-23人气:265

一、产品使用范围:

  SDETCR2000系列钳形接地电阻测试仪是传统接地电阻测量技术的重大突破,广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。SDETCR2000系列钳形接地电阻测试仪在测量有回路的接地系统时,不需断开接地引下线,不需辅助电极,安全快速、使用简便。SDETCR2000系列钳形接地电阻测试仪能测量出用传统方法无法测量的接地故障,能应用于传统方法无法测量的场合,因为该仪表测量的是接地体电阻和接地引线电阻的综合值。SDETCR2000系列钳形接地电阻测试仪有长钳口及圆钳口之分。长钳口特别适宜于扁钢接地的场合。

二、产品简介:

  SDETCR2000/SDETCR2100是扬州苏电技术研发团队对技术品质的卓越追求,通过不断创新完善推出的一款高端多功能钳形接地电阻仪,具有RS232通讯接口,存储数据可以上传电脑,通过软件分析、报表、打印等。同时具有40A漏电流测试及更多其他功能,适合于更广阔的场所。主要性能体现在:

突破开机长时间自检等待,开机立即进入测试。

突破继电器自检方式,采用先进的算法及数字集成处理技术。

突破老款产品笨重的问题,更加符合手持仪表的特性。

全新外观设计,面板6键操作,性能直通。

增加了声光报警功能,“嘟--嘟--嘟--”报警声。

增加了干扰信号识别指示功能,“嘟--嘟--嘟--”声提示。

测量范围更大:0.01Ω-1200Ω、0.00mA-40.0A。

存储数据99组,功耗更低,蕞大启动、工作电流小于50mA。

监控软件具有在线实时监控、历史查询、动态显示,具有软件报警设置、历史数据读取、查阅、保存、分析、蕞大蕞小平均值显示、报表等功能。历史数据可以选择保存为Txt文本或Word格式。

三、产品型号规格:

1.型号区别

型    号

钳口尺寸

说    明

SDETCR2000

65mm×32mm

长钳口

SDETCR2100

Φ32mm

圆钳口


2.量程及准确度

测量模式

测量范围

分辨力

准确度

电    阻

0.010Ω-0.099Ω

0.001Ω

±(1%+0.01Ω)

0.10Ω-0.99Ω

0.01Ω

±(1%+0.01Ω)

1.0Ω-49.9Ω

0.1Ω

±(1%+0.1Ω)

50.0Ω-99.5Ω

0.5Ω

±(1.5%+0.5Ω)

100Ω-199Ω

±(2%+1Ω)

200Ω-395Ω

±(5%+5Ω)

400-590Ω

10Ω

±(10%+10Ω)

600Ω-880Ω

20Ω

±(20%+20Ω)

900Ω-1200Ω

30Ω

±(25%+30Ω)

电    流

0.00mA -9.95mA

0.05mA

±(2.5%+2mA)

10.0mA -99.0mA

0.1mA

±(2.5%+5mA)

100mA -300mA

1mA

±(2.5%+20mA)

0.30A-2.99A

0.01A

±(2.5%+0.1A)

3.0A-9.9A

0.1A

±(2.5%+0.3A)

10.0A-19.9A

0.1 A

±(2.5%+0.5A)

20.0A-40.0A

0.1 A

±(3%+1A)

3.技术规格

电阻量程

0.01Ω-1200Ω

电流量程

0.00mA-40.0A

电阻分辨力

0.001Ω

电流分辨力

0.05mA

数据存储

99组

接    口

RS232接口(USB座),软件监控,数据上传电脑,动态显示

自检时间

≤1s,开机快速进入测试模式

工作电流

≤50mA

操作按钮

6个软键,性能直通

通讯线长

1.8m(RS232数据线)

声光报警

“嘟--嘟--嘟--”报警声,按AL键开、关;LCD报警指示

报警临界值设定范围

电阻:1-199Ω;  电流:1-499mA

电    源

6VDC(4节5号碱性干电池),

连续使用40小时

工作温湿度

-20℃-55℃;10%RH-90%RH

液晶显示器

4位LCD数字显示,长宽47mm×28.5mm

钳口尺寸

长钳口65mm×32mm;圆钳口Φ32mm

钳口张开尺寸

长钳口28mm;圆钳口32mm

钳表质量

长钳口1160g;圆钳口1120g(含电池)

钳表尺寸

长钳口:长宽厚285mm×85mm×56mm

圆钳口:长宽厚260mm×90mm×66mm

防爆标志

Exia Ⅱ BT3

电池盖板固定方式

螺钉旋结固定,防爆场所更安全

保护等级

双重绝缘

结构特点

钳形CT

换 档

全自动换档

外部磁场、电场

<40A/m;<1V/m

单次测量时间

0.5秒

电阻测量频率

>1KHz

被测电流频率

50/60Hz自动
