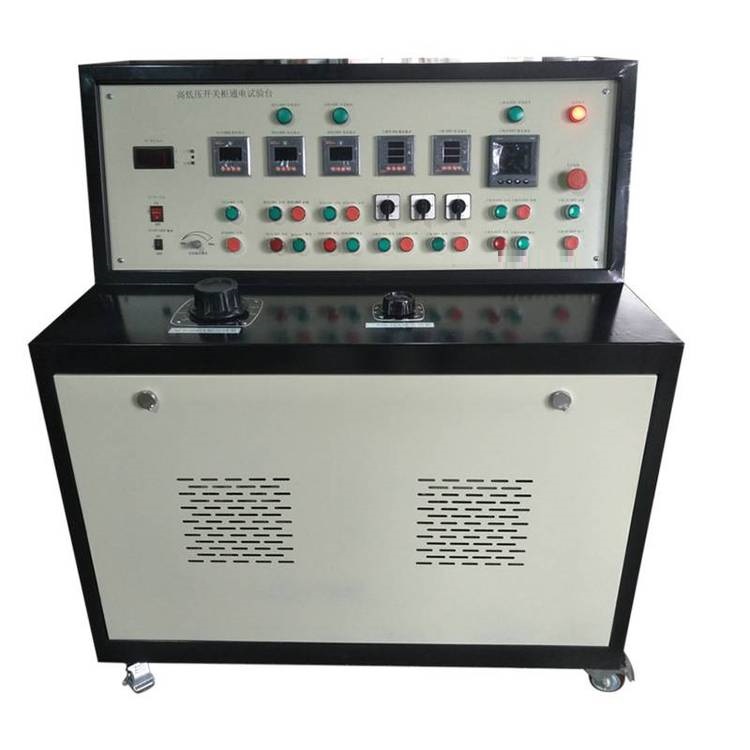

开关插件试验台 真空防爆开关插件试验台
一、产品别称：防爆开关试验台、防爆真空开关试验台、防爆开关插件试验台、防爆插件开关试验台、矿用防爆插件开关试验台、防爆插件试验台、真空开关综合试验台 低压矿用开关插件继电保护智能试验台 真空开关插件试验台 开关插件试验台，真空防爆开关插件试验台

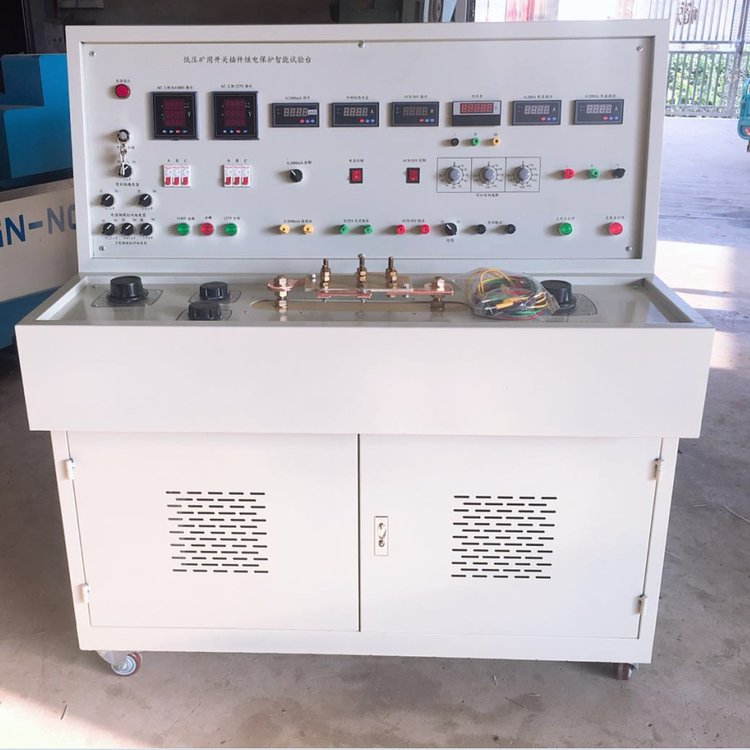

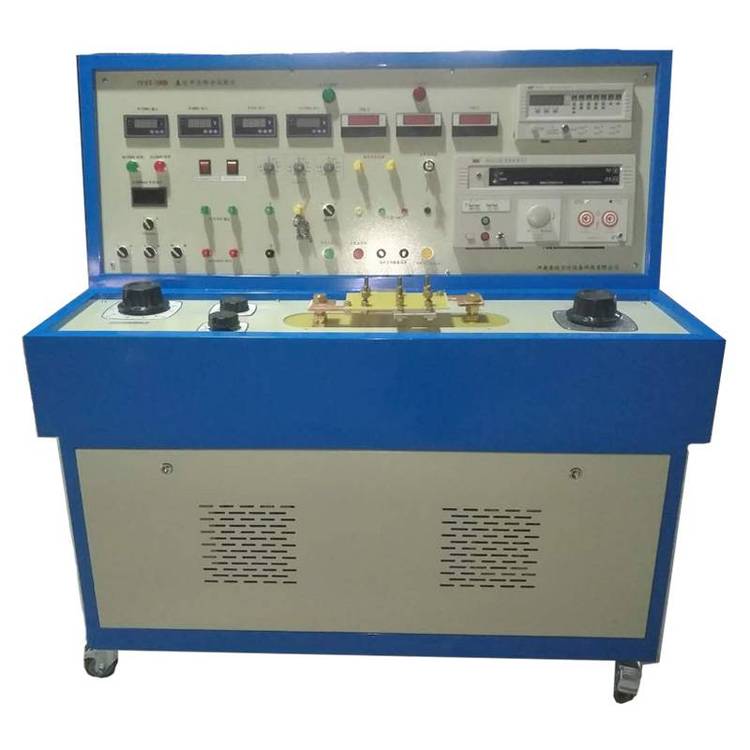

二、SDZKCJ真空开关插件试验台概述
SDZKCJ防爆开关插件试验台主要是测量煤矿机修厂维修开关的必备助手，它能提供各种开关的工作电源和大电流，及开关的动作时间，三相同步测量，漏电电阻试验，真空管耐压测试等。
三、SDZKCJ真空开关插件试验台技术参数
工作电压三相四线380v 50Hz；
电阻投入0-99.9KΩ。
插件开关的本体试验
三相可调电输出：0-660V/0-1140V，容量范围65%-120%U e可调，容量为3kVA。
单相模拟信号：0-36V，0-127V，0-380V。
试验大电流： 0-2500A
动作时间测量：0-999.99s。
计时精度：1ms。
电阻投入：0-145KΩ。
模拟井下系统分布电容：0.22μf/相、0.47μf/相、1.0μf/相。
三相同步测量：0-999.99s
真空管耐压测试仪：0-10kV。
接触电阻测量精度：1微欧。
记时装置精度：0.001秒。
四、SDZKCJ真空开关插件试验台适用范围
可检测的各种馈电开关、启动器、照明综保、多回路组合开关及单独对各常用保护器，如JDB系列的性能检测。配合开关本体，可对所有保护器进行检测。
可对各开关进行漏电闭锁、漏电、过载、短路、缺相、三相不平衡、
断路器同步、真空管接触电阻、工频耐压等实验。
五、SDZKCJ真空开关插件试验台测 试 电 机 保 护 器
1：本测试台配有专用保护器底座，供JDB120、225、300、DZB-1和QDZ-II等保护启用，120和225中间一相对两侧位置相反，使用时可将底座上铜汇流排相互对调。
2：不同型号保护器有不同的控制线路接法面板上的控制线路组合接线柱供不同组合连接用。
3：做过载及短路试验：（以JDB-225保护器80A档为例）,电流调压器调零 按下启动按钮 调整电流调压器电流表指示80A通电5S 再将电流升至96A（80A的1.2倍） 立即将电秒表清零开始计时自动跳闸，电秒表上显示时间即为保护器动作时间。对于动作时间较短项目的，例如作6倍或8倍
试验的开启电源开关并将电秒表至零，启动后将电流表整定为480A或640A跳闸后相隔5S，电流调压器不在回零重新启动，再测一次，这样可以清除电流调整过程中的时间误差，电流调压器重新启动一次应立即跳闸，表示该保护器起短路保护作用，电秒表显示的时间为短路动作时间。
4：漏电保护调试：（以JDB-225；660V为例）在测试台工作电压41.4及30.6伏二种情况下，在测试保护器上的接线柱33和9之间接上可调电阻，阻值由大（27K）至小（17K）逐渐变化，直至不能启动为 止，记录此时阻值即为漏电闭锁电阻R闭。
5：缺相保护测试：对于单相保护器，如JDB-80、DZB-1等在正常启动后，将电流调压器调零（相当于缺相），保护器能够自动跳闸，表示缺相保护完好。对于JDB225，80A为例，中间B相缺相，（即用导线将B相连结短路），将电流调至1.05倍（84A）并将电秒表清零，开始计时，小于2S跳闸表示缺相功能完好。
6：测试热继电器将热继电器的进线端和出线端互相串联或单相轮流接于大电流发生器接线柱上将常闭触点根测试台上的电路组合接好，按下启动按钮，调整输出电流，即可作额定电流
或过载电流试验，热继电器动作后能自动跳闸并计时。
7：熔断器测试：这是破坏性试验，只能用于抽检，将熔断器两端接于大电流接线柱上，可作额定电流或过载电流试验
六、SDZKCJ真空开关插件试验台附件
产品说明书一份
产品合格证一份
随机测试线7根, 大电流输出线2根
17套筒扳手一把
通用JDB测试座一付
产品试验报告一份。
