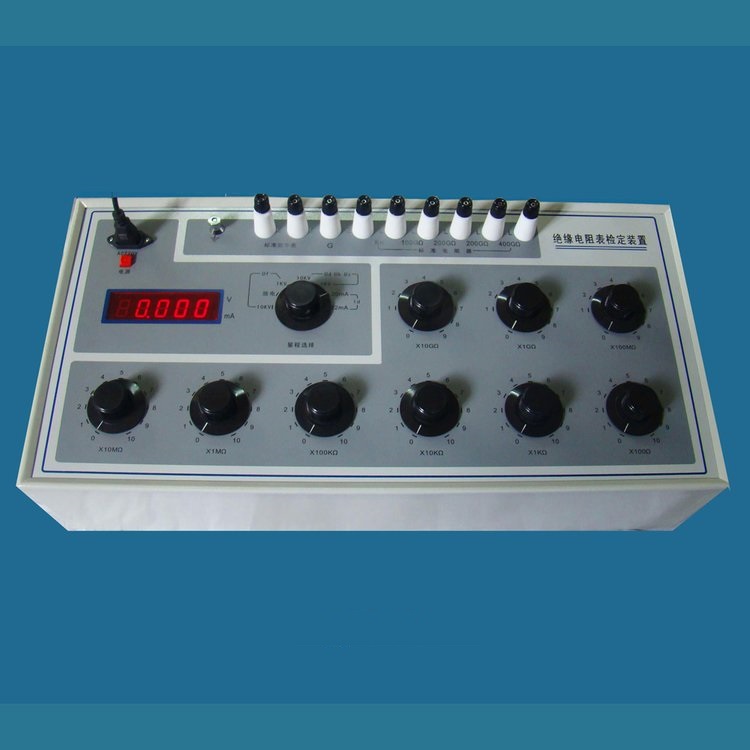

LGZ92E绝缘电阻表检定装置兆欧表

发布时间:2022-07-06人气:231

、简介

LGZ92E绝缘电阻表检定装置是依据JJG1005—2005《电子式绝缘电阻表检定规程》、JJG622—1997《绝缘电阻表(兆欧表)检定规程》的有关检定项目要求,并参考电力行业标准DL/T845.1—2004《电子式绝缘电阻表》通用技术条件中的相关内容设计制造的设备,用于检定电子式绝缘电阻表的示值误差、跌落电压(Ud),短路电流。与本公司生产的恒速器(CY3型)配合可检定指针式兆欧表的示值误差、开路电压(Uk)、中值电压(Uz)、峰值电压(Uf)。具有结构紧凑、性能稳定、使用方便等特点。是各工矿、企事业单位用来检定各类绝缘电阻表的理想设备。

、主要技术指标

LGZ92E绝缘电阻表检定装置主要用来检定额定电压≤5000V的各类绝缘电阻表,也可在绝缘电阻表生产、修理中作标准器具。其电阻器部分可单独使用。数字表部分可测8000V的直流电压。

本检定装置的主要技术性能如下:

· 标准数字表

1、测量范围:

电压为自动量程分两档:0~2000V

1000~5000V

     短路电流:0~20mA

    2、基本误差:



直流电压U

 ≤1000V:  ±(0.4%读数+0.1%满度)

1000V:  ±(0.5%读数+0.5%满度)

峰值电压

Uf)

≤1000V:  ±(1%读数+0.5%满度)

 >1000V:  ±(0.5%读数+0.5%满度)

短路电流

±(0.3%读数+0.2%满度)

3、数字表的响应时间约25秒。

标准电阻器

1、标准电阻器由一只100GΩ和九个电阻盘组成即:

100GΩ+9×104 MΩ+10×(103+102+10+1+0.1+0.01

+0.001+0.0001)MΩ,阻值范围:0~201111.1110MΩ,小步进100Ω,耐压5kV。

2、各十进盘的等级指数和使用电压或电流

十进盘阻值

×10000

×1000

×100 MΩ

×10 MΩ

×1

×0.1

 MΩ

×10

×1

 kΩ

×0.1

等级指数

5

2

1

0.2

使用

电压、电流

5kV

2.5kV

1.5kV

500V

8 mA

20 mA

50 mA



3、残余电阻值小于1Ω,变差不大于0.1Ω。

4、环境参考条件:20+2-3 ℃,相对湿度:50%±10%.

5、标称使用环境:温度23±5℃,相对湿度:25%~60%。

6.线路对外壳的绝缘电阻:≥1×1011Ω。



7.线路对外壳的绝缘强度应能承受50Hz正弦波电

8KV一分钟试验。

8、电源电压: AC220V   50HZ

9、外形尺寸:530mm×250mm×170mm。

10、重量:约10kg。

三、面板设置及说明

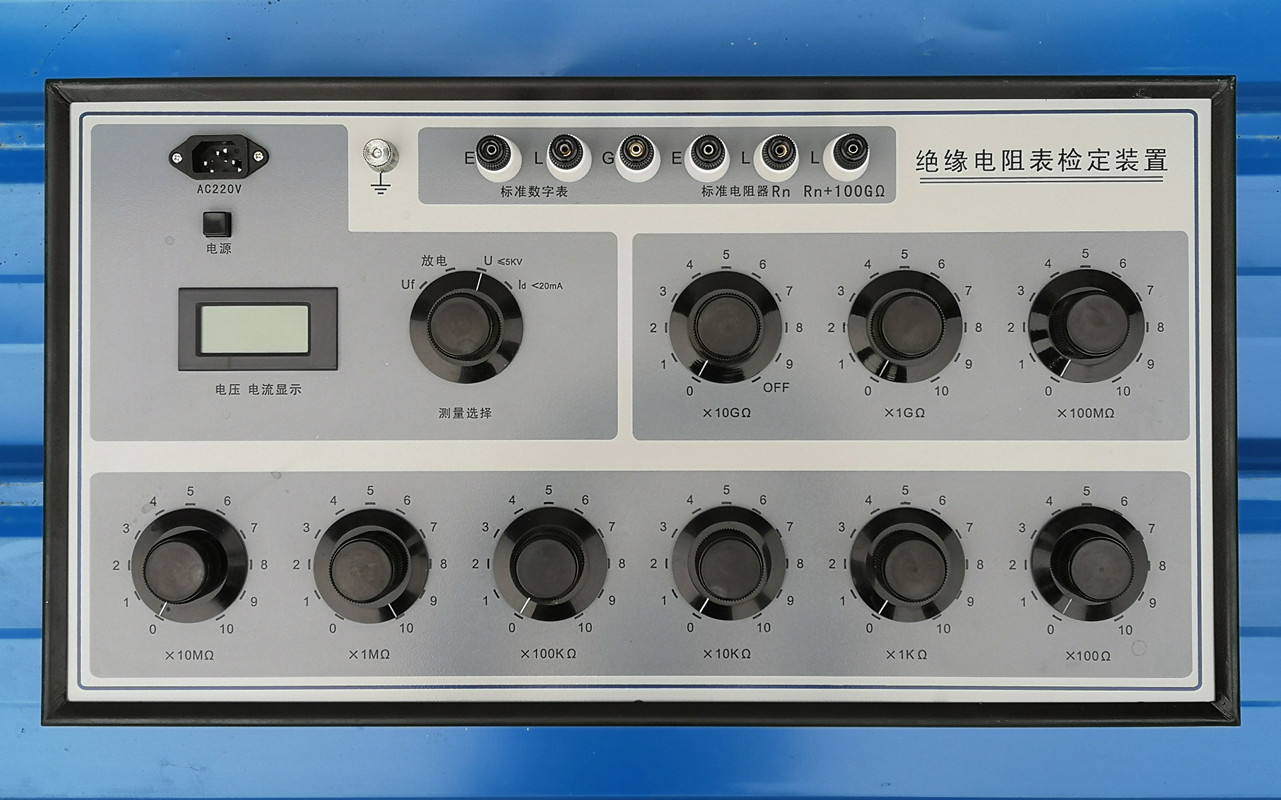

本检定装置由标准数字表和标准电阻器两部分组成。

· 标准数字表用来测电压,布置在装置的左边,为方便使

用,其电压输入端单独设置。左边中部为具有绿色背光的LCD显示器,适用于各种环境使用。数字表测量选择开关根据测量需要可选择不同测试项目。
