承试互感器伏安特性测试仪

发布时间:2019-10-24人气:110

一、产品别称:

    互感器伏安特性测试仪、互感器伏安特性综合测试仪、PT伏安特性综合测试仪、CT伏安特性综合测试仪、CT伏安特性测试仪、PT伏安特性测试仪、伏安特性变比极性综合测试仪、伏安特性测试仪、伏安特性综合测试仪、SDHG伏安特性测试仪、CT PT特性综合测试仪.

二、产品概述:

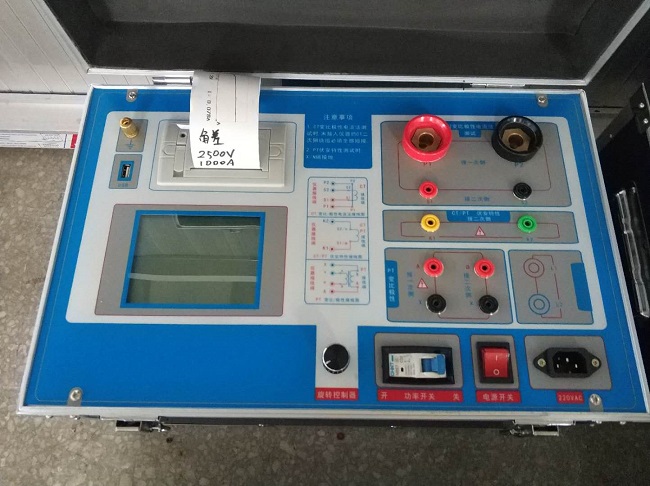

   SDHG-186伏安特性变比极性综合测试仪是一款专门为测试互感器:伏安特性、变比、极性、误差曲线、耐压测试和二次侧回路检查等设计的多功能现场试验仪器。在不使用外接标准互感器的情况下;实验时仅需设定测试电压/电流值,设备便能够自动升压/升流,并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来,支持数据保存和现场打印,不但省去手动调压、人工记录、描曲线等繁琐劳动,还能通过RS232接口与笔记本电脑联机使用或上传数据。操作简单方便,提高工作效率,是一种性价产品。

  SDHG-186伏安特性变比极性综合测试仪支持CT(电流互感器)和PT(电压互感器)检测,且自带1000V交流电源和650A大电流源。该互感器测试仪无需外接其它辅助设备,单机即可完成所有检测项目。采用智能旋转控制器,操作简单,全自动给出检测结果。大屏幕液晶,图形化显示界面。按规程自动给出(伏安特性)拐点电压和电流。自动计算5%和10%误差曲线。

   SDHG-186伏安特性变比极性综合测试仪可保存100组测试数据,掉电后不丢失。自带微型快速打印机、可直接现场打印测试结果。具有电压和电流保持功能,方便计量检测。

三、产品特性:

◆ 仅需设定测试电压、电流和步长,装置将自动升压并能自动将伏安特性测试曲线描绘出来,省去手动调压、人工记录、描曲线等烦琐劳动。快捷、简单、方便;

◆ 创造了接线接线方式,自适应电压接入。只需4个接线柱便可完成CT/PT的所有试验;

◆ 功能全面,可测试CT/PT伏安特性、变比和极性、CT5% 和10%的误差曲线、CT二次侧回路、交流耐压测试;

◆ 若单机的输出电压不能满足要求,也可以采用外接升压器进行测试;

◆ 伏安特性试验单机输出电压0-1000V、电流0-650A;采用外接升压器输出电压0-2500V、可做500KV等级1A的互感器伏安特性试验;

◆ 大屏幕液晶显示,测试时直接显示伏安曲线图,直观方便。自带微型打印机,可随时打印曲线图及测试数据;

◆ 采用全键盘操作输入,试验操作简单方便;

◆ 带有大容量存储器,可存储100组测试数据,掉电不丢失;

◆ RS232通信接口,可连接电脑进行试验,测试数据也可上传至电脑编辑保存;

◆ 体积小,重量轻,方便流动试验。

四、产品技术参数:

项

参    数

工作电源

AC220V±10% 50Hz

设备输出

0~1000V(20A峰值

注:0~5A为真实值,大于5A~20A为计算值

大电流输出

0~600A

励磁测量精度

0.5%0.2%*读数+0.3%*量程)

CT

变比测量

范围

≤3000A/1A(15000A/5A)

精度

0.5%

PT

变比测量

范围

≤500KV

精度

0.5%

工作环境

温度:10  40℃,湿度:90%,海拔高度:≤1000m

尺寸、重量

尺寸:410mm × 260mm × 340mm

 重量:≤22Kg
