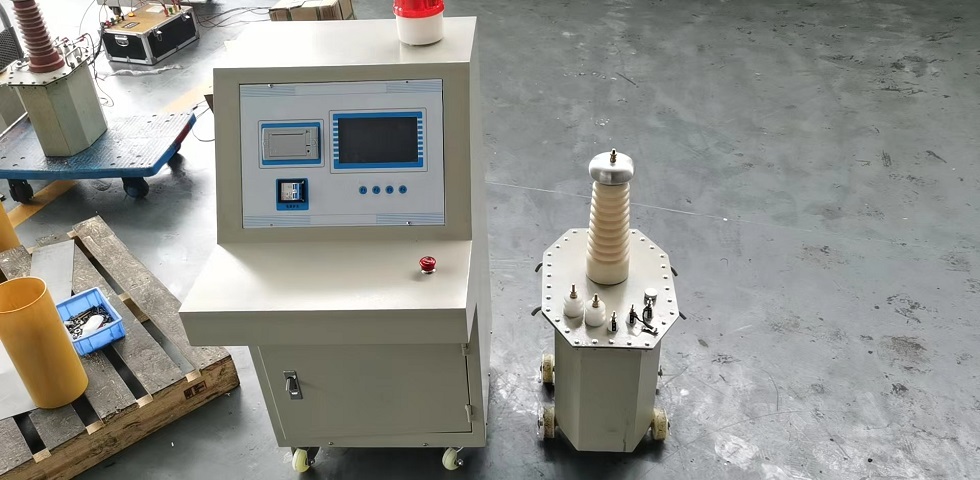

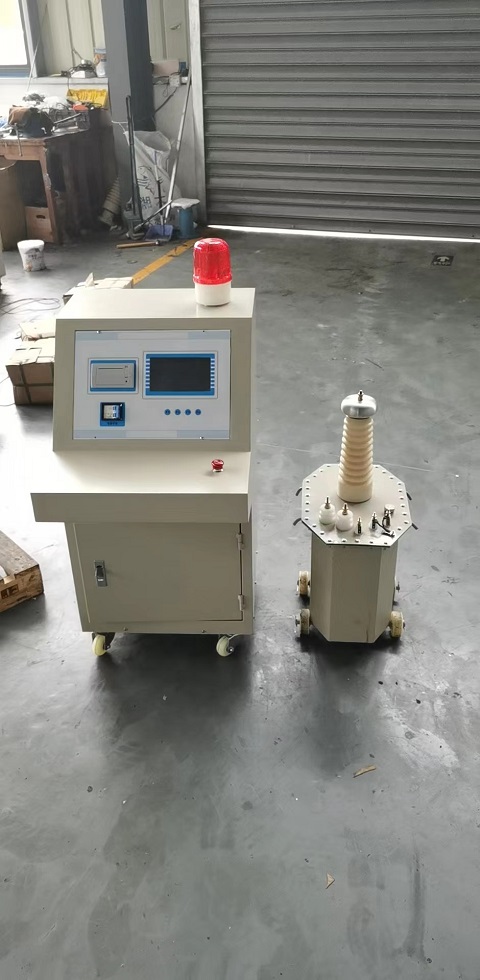

一、概述
试验变压器是我公司在原TDM型试验变压器的基础上改进的最新换代产品。与传统的试验变压器相比较，本系列产品具有如下特点：
1． 缘结构方面，根据变压器油“距离效应”原理，采用多层次绝缘，把变压器内的内绝缘分割成多路油道，从而提高绝缘程度，缩小了体积。

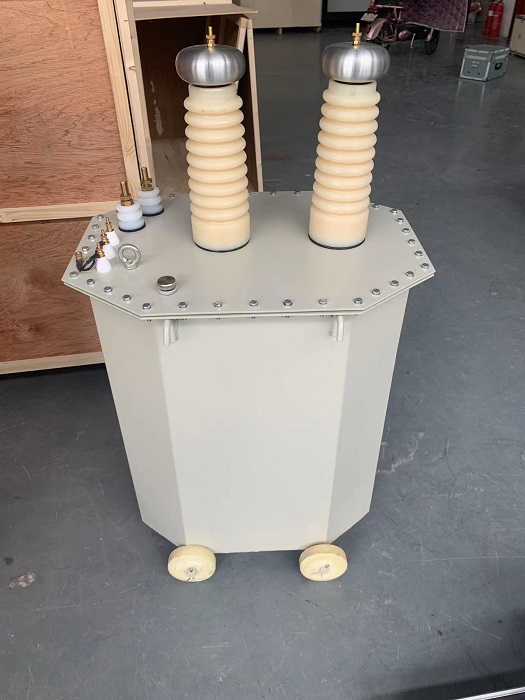

2． 解决了TDM系列变压器的渗漏油问题，由于TDM系列变压器无储油器，所以当气温过高时，油膨胀后从油咀渗漏出来，而该系列产品将注油孔设在套管顶部，套管中油与器身中油相通。所以该套管除具有装硅堆．短路杆和串激杆等功用外，还相当于变压器储油器。
3． 本系列产品采用金属固定引线和均压，从而消除了放电现象。
4． 渍箱结构紧凑，外观新颖，体积小．重量轻。
5． 铁芯为单框芯式，使用DQ型，0.30mm冷轧取向硅钢片叠成，用新的特殊材料予以紧固，取代了传统的穿芯螺杆。线圈为同心圆筒．多层塔式结构。
一． 主要技术指标
型 号 规 格 | 容 量 (kVA) | 低压输入 | 交流高压输出 | 直流 高压输 出 (kV) | 测 量 变 比 | ||
电 压 (V) | 电 流 (A) | 电压 (kV) | 电流 (mA) | ||||
2/60 | 2 | 200 | 10 | 60 | 33 | 600 | |
3/50 | 3 | 200 | 15 | 50 | 60 | 70 | 500 |
5/50 | 5 | 200 | 25 | 50 | 100 | 70 | 500 |
10/50 | 10 | 200 | 50 | 50 | 200 | 70 | 500 |
20/50 | 20 | 400 | 50 | 50 | 400 | 70 | 500 |
30/50 | 30 | 400 | 75 | 50 | 600 | 70 | 500 |
50/50 | 50 | 400 | 125 | 50 | 1000 | 70 | 500 |
5/100 | 5 | 200 | 25 | 100 | 50 | 140 | 1000 |
10/100 | 10 | 200 | 50 | 100 | 100 | 140 | 1000 |
20/100 | 20 | 400 | 50 | 100 | 200 | 140 | 1000 |
20/120 | 20 | 400 | 50 | 120 | 166 | 168 | 1200 |
30/100 | 30 | 400 | 75 | 100 | 300 | 140 | 1000 |
50/100 | 50 | 400 | 125 | 100 | 500 | 140 | 1000 |
50/250 | 50 | 400 | 125 | 250 | 200 | 350 | 1000 |
100/100 | 100 | 400 | 144 | 100 | 1000 | 140 | 1000 |
20/150 | 20 | 400 | 28 | 150 | 133 | 210 | 1000 |
30/150 | 30 | 400 | 43 | 150 | 200 | 210 | 1000 |
50/150 | 50 | 400 | 72 | 150 | 333 | 210 | 1000 |
150/30 | 150 | 400 | 375 | 30 | 5 | 300 | |
注：
1、我公司试验变压器单台可做到交流300kV,容量300kVA；
2、2、如果用户需要，我公司生产的试验变压器，抽出200V的串级抽头，可将二台或三台串级成交流100kV、150kV、200kV、300kV的高电压。也可根据用户的需要，在高压绕组中抽出5～15kV的中压抽头，供高压电机作交流耐压试验；
3、表格中"直流高压输出"一栏，为交直流两用试验变压器的直流高压输出值；
4、我公司还可根据用户的要求，定制各种特殊规格的试验变压器。
