熔喷布静电发生器

发布时间:2020-04-27人气:426

一、油浸式直流高压静电发生器概述:

       熔喷布静电驻极专用机熔喷布非织造布的驻极处理是提高其过滤效率的重要后整理技术,经过驻极整理的熔喷法非织造布,带有持久的静电,可依靠静电效应捕集微细尘埃,因此具有过滤效率高,过滤阻力低等优点。



    驻极喷熔法非织造布除对0.005-1mm固体尘粒有很好的过滤效果外,对大气中的气溶胶、细菌、香烟烟雾、各种花粉等均有很好的过滤效果外。熔喷工艺中,借助此静电驻极装置处理可使熔喷成形纤维带有持久的静电荷。聚丙烯具有较高的电阻率,注入电荷的容量较大,射频损耗极小,因此是一种制造驻极纤维的理想材料。

驻极体空气过滤,滤料纤维本身带电,通过静电吸引空气中带电微粒,也是空气中的中性微粒感应极化后进行捕获,从而更加有效的过滤空气中的亚微米粒子。也是空气中的空气阻力的情况下显著提高过滤效率。采用此SDSB-5KVA/50KV或10KVA/100KV静电驻极装置处理后的熔喷布过滤效率可达90+以上

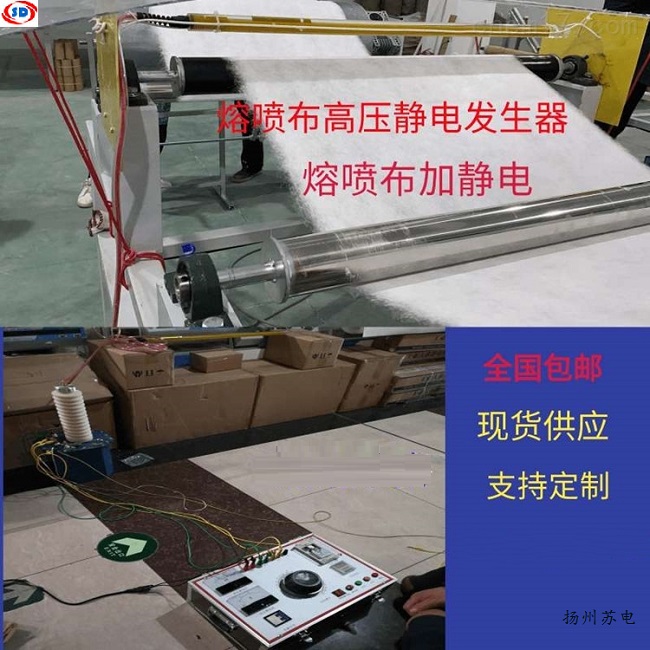

   熔喷布静电发生器 用于熔喷布口罩布的加静电吸附过程。熔喷布静电发生器采用20-60KV-120KV高电压操作,属于技术含量较高的设备油浸式直流高压静电发生器适用于电力系统及电力用户在现场检测各种高压电器设备的绝缘性能,是电力设备检测及预防性试验所必备的试验仪器。

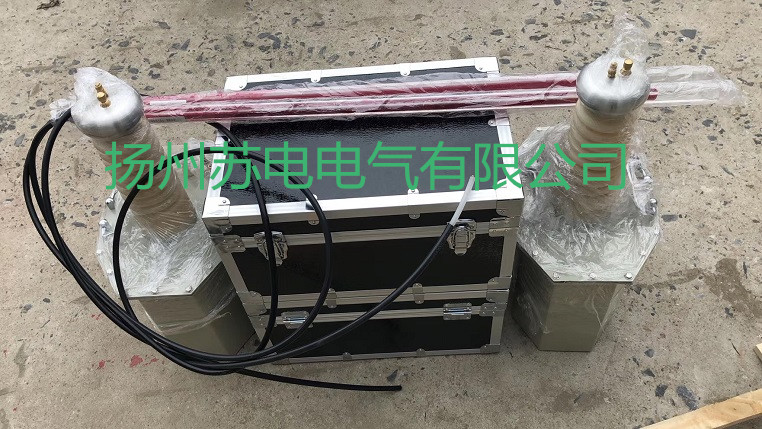

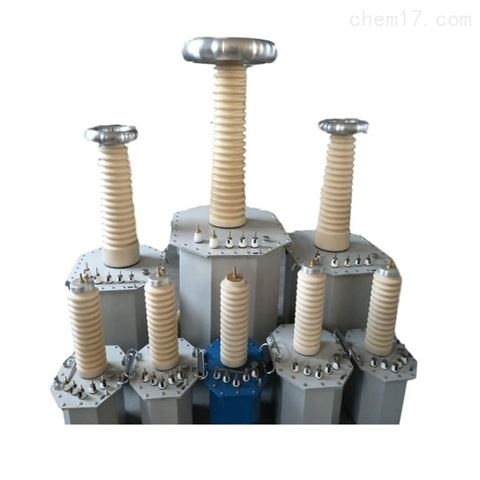

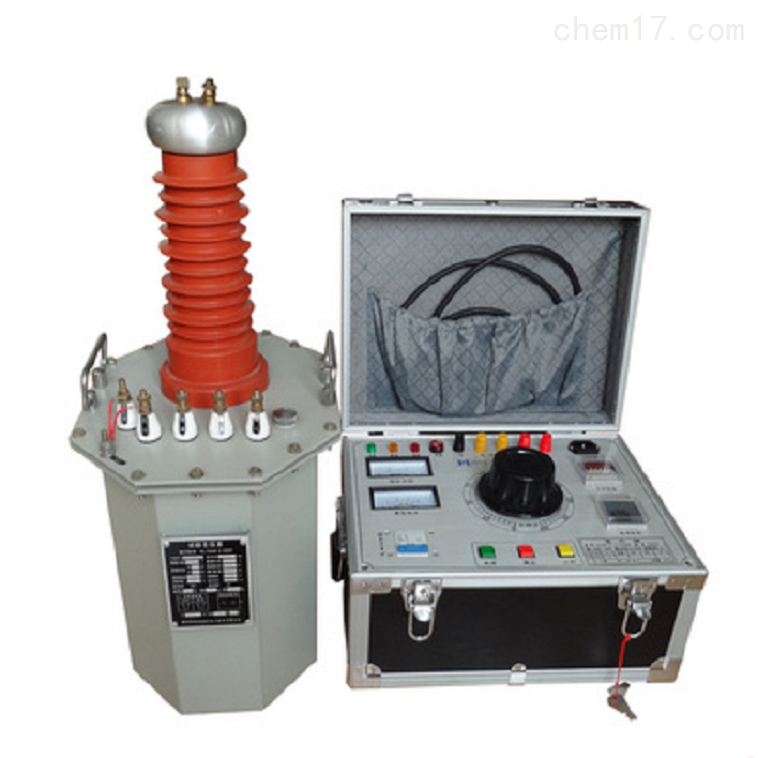

SDSB系列轻型高压试验变压器是一种新型高压测试设备,本系列产品采用单框芯式铁芯结构,初级绕组和高压绕组同轴绕制在铁芯上,从而减少漏磁通,增大绕组间的耦合。产品的整体结构紧凑,通用性强,使用携带方便,适用于电力系统及电力用户在现场检测各种高压电器设备的绝缘性能,是电力设备检测及预防性试验所必备的试验仪器。

    SDSB系列轻型高压试验变压器除了可于交流工频耐压试验,如果配以同等电压等级和同等容量的电容、硅堆及高压直流,便可组装成直流高压试验装置,可以测量高压直流泄漏电流。

 二、油浸式直流高压静电发生器参数:

     1、技术要求

    1、试验变压器使用环境要求:
    1.1 输入电压:交流220V380V50Hz
    1.2 环境温度:-40℃40℃
    1.3 相对湿度:85%(环境温度为25℃时);
    1.4 不含有化学性气体及蒸汽的环境中;
    1.5 无爆炸性危险的气体中;
    1.6 不受雨水浸入的场合下。
    2、技术参数

  型号规格

容量
kVA

低压输入

交流高压输出

测量
变比

电压
V

电流
A

电压
kV

电流
mA

SDSB-10/100

10

200

50

100

100

1000

    注:1、我公司SDSB系列试验变压器单台可做到交流300kV,容量300kVA
        2、如果用户需要,我公司生产的SDSB系列试验变压器,抽出200V的串级抽头,可将二台或三台串级成交流100kV150kV200kV300kV的高电压。也可根据用户的需要,在高压绕组中抽出515kV的中压抽头,供高压电机作交流耐压试验;
        3、表格中"直流高压输出"一栏,为交直流两用试验变压器的直流高压输出值;
        4、我厂还可根据用户的要求,定制各种特殊规格的试验变压器。
三、产品操作步骤:
    1、按接线原理图连接好引线,并将变压器和控制箱可靠接地;
    2、试验前,检查各部位的接线是否接触良好,并检查控制箱的调压器是否调至""位;
    3、接通电源,绿色指示灯亮,按下启动按钮,红色指示灯亮,表示变压器已通电,等待升压;
    4、顺时针匀速旋转调压器手柄,进行升压,并密切注意仪表指示以及试品的情况;
    5、试验完毕后,应迅速将电压降至零位,并按下停止按钮,然后切断电源,解开试验引线。
四、产品注意事项:
    1、做高压试验时,必须由2人或2个以上人员参加,并明确做好分工,明确相互间的联系方法。并有专人监护现场安全及观察试品的试验状态;
   2、变压器和控制箱应有可靠的接地;
    3、试验过程中,升压速度不能太快,也决不允许突然全电压通电或断电;
    4、在升压或耐压试验过程中,如发现下列不正常情况时,应立即降压,并切断电源,停止试验,查明原因后再做试验。电压表指针摆动很大;发现绝缘烧焦的异味、冒烟现象; 被测试品内有不正常的声音。
    5、试验中,如果试品短路或故障击穿,控制箱中的过流继电器工作,此时,将调压器回至零位,并切断电源后,方可将试品取出。
    6、进行电容试验或进行直流高压泄漏试验时,试验完毕后,将调压器降至零位后,并切断电源,然后,应用放电棒将试品或电容器的高压端对地进行放电,以免存留在电容中的电势发生触电危险。

五、产品特点:


      厂家主要用于电力系统对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘耐压试验。除了可于交流工频耐压试验,如果配以同等电压等级和同等容量的电容、硅堆及高压直流微安表,便可组装成直流高压试验装置,可以测量高压直流泄漏电流。

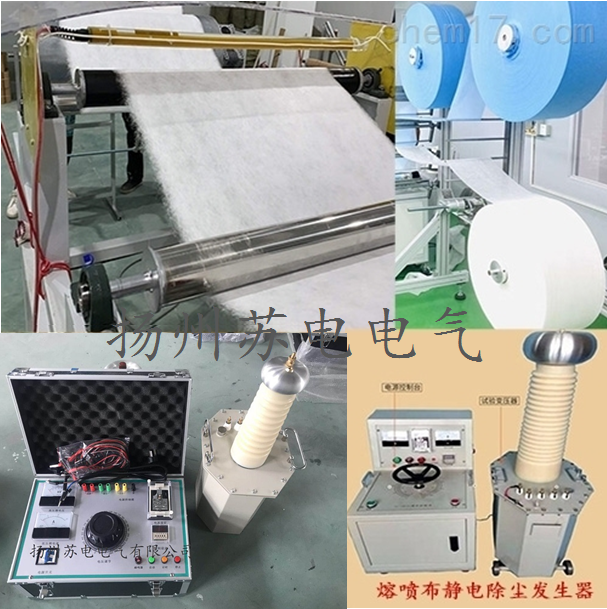

熔喷布高压静电发生器


     采用单框芯式结构。初级绕组绕在铁芯上、高压绕组在外,这种同轴布置减少了漏磁通,因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角结构,整体外形美观大方。


六、产品操作时注意事项:

1、按照您所进行的试验接好工作线路。试验变压器的外壳以及操作系统的外壳必须可靠接地,试验变压器的高压绕阻的x端(高压尾)以及测量绕组的F端必须可靠接地。

2、做串级试验时,第二级、第三级试验变压器的低压绕组的X端,测量绕阻的F端以及高压绕组的X端(高压尾)均接本级试验变压器的外壳,第二级、第三级试验变压器的外壳必须通过绝缘支架接地。

3、接通电源前,操作系统的调压器必须调 到零位后方可接通电源,合闸,开始升压。

4、从零开始匀带旋转调压器手轮升压。升压方式有:快速升压法,即20S逐级升压法;慢速升压法,即60S逐级升压法;极慢速升压法供选用。电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压的75%后,再以每秒2%额定试验电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压,并密切注意测量仪表的批示以及被试品的情况。升压过程中或试验过程中如发现测量仪表的指示及被试品情况异常,应立即降压,切断电源,查明情况。

5、试验完毕后,应在数秒内匀速的将调压器返回至零位,然后切断电源。

6、本产品有得超过额定参数使用。除试验必需外,决不允许全电压通电或断电。

7、使用本产品做高压试验时,除熟悉本说明外,还必须严格执行国家有关标准和操作规程,可参照GB311-83《高压输变设备的绝缘配合,高压试验技术》;《电气设备预防性试验规程》等
