高压开关机械特性测试仪

发布时间:2019-10-18人气:305

一、产品别称:

    高压开关机械特性测试仪也叫断路器特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关参数测试仪

二、概述

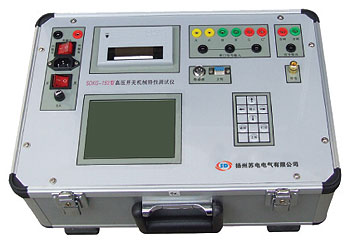

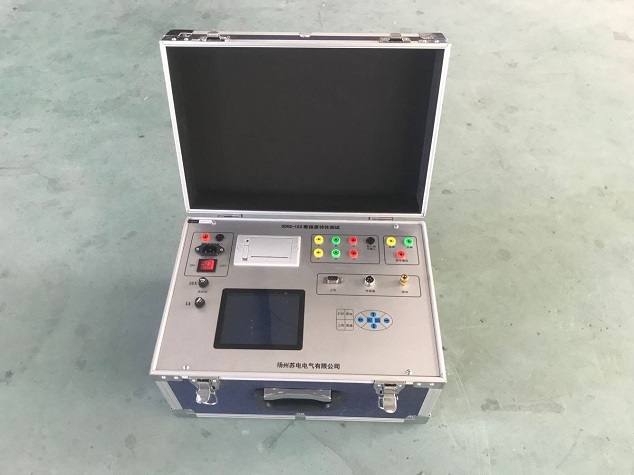

SDKG-152高压开关机械特性测试仪高压开关机械特性测试仪在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。高压开关机械特性测试仪,是我公司依据 的《高压交流断路器》GB1984-2003为设计蓝本,参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分,DL/T846.3-2004高压开关综合测试仪为设计依据,为进行各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压开关测试仪是一种设计的检测高压断路器机械动特性的专用仪器。该仪器集计算机、打印机、测量接口电路、操作电源等于一体,是高压断路器检测的专用仪器。该测试仪器上配置了两种适用于不同距离、精度测试的位移传感器,由仪器自动识别系统对选用的传感器进行识别,完成对少油、多油、六氟化硫、真空高压断路器的测距、测速。在仪器的设计上,只需一次合(分)动作,即能将六个断口的全部数据采样记录下来,用单键操作显示测量结果,并能打印记录测量数据,打印六个断口的电流波形图及一个断口的动触头时间特性曲线图。仪器在设计上严格依照国标"GB 1984"和"GB 3309"中的定义进行数据的处理SDKG-152系列高压开关动特性测试仪是扬州苏电为适应测试高压开关动作特性的需要开发研制的专用仪器。它以单处机为核心进行采样,处理和输出,其主要特点是采用汉字提示以人机对话的方式操作,汉字显示结果并打印输出,具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点,适用于各种户内、多油开关、真空开关、六氟化硫开关的动特性测试


三、功能与特点


2.1测试功能


(1) 合(分)闸顺序                  (12)超行程


(2) 合(分)闸 时间              (13)过行程


(3) 三相不同期                      (14)刚合(分)速度


(4) 同相不同期                      (15) 速度


(5) 合(分)闸时间                  (16)平均速度


(6) 动作时间                        (17)金短时间


(7) 弹跳时间                         18)无流时间


(8) 弹跳次数                        (19)电流波形曲线(动态)


(9) 弹跳幅度                         (20) 时间行程速度动态曲线(ms)


(10)行程                             (21) 时间速度行程动态曲线(mm)


(11)开距


     单位均为:      时间ms      速度  m/s           距离  mm


2.2特点


(1)可做电动操作和手动操作;


(2)适且220KV电压等级以内各种高压断路器的机械动特性测试;


(3)可实测行程和自定义行程;


(4)能够实现断路器的单合、单分、合分、重合,重分操作;


(5)接线方便,操作简单,操作时只需一次合(分)动作便可得到合(分)全部数据,可选择保存50组数据,提供后期查询和上传电脑 保存,也可现场调阅打印所有数据及运动曲线图;


(6)采用汉字提示以人机对话的方式操作;


(7)数据准确,抗干扰性强,体积小,重量轻,美观大方;


(8)机内配有时钟电路,可显示当前年、月、日、时、分、秒,即使断电,也能自动保存设置数据及测试数据;


(9)机内带有延时保护功能,断路器动作后能自动切断动作电源,很好的保护了断路器设备和高压开关测试仪;


(10)仪器内置直流电源,可选择范围:30-270V/10A),不存在常规整流电源输出瞬间的电压跌落,用以试验开关动作电压非常精确.


(11)能动态地为您分析出断路器每1ms时间内的、行程、速度之间的关系;


(12) 可配置上传软件,实现电脑存档和网上查阅, 打印。


四、技术指标


环境组别:属GB6587.1-1986《电子测量仪器环境试验总纲》中的Ш组仪器.


型式:便携式                        包装:铝合金箱


尺寸与重量::


主  机:            440×300×150(mm)     5 (kg)


附  件:            440×300× 80(mm)     3 (kg)


工作电源:AC220V ±10%            频率:50Hz ±5%


环境温度:-10°C~40°C              相对湿度:≤85%


绝缘电阻:≤2MΩ


介电强度:电源进线对机壳能承受1.5KV1分钟的耐压测试。


时间测试范围:1~499.9ms  分辩率:0.01ms     精度≤0.1ms


速度测试范围:15m/s      分辩率:0.01m/s    精度±1%读数+2个字


行程测试范围:不限       分辩率:0.01mm    精度±1%读数+2个字


直流电源选择范围: 25-265V/10A 分辩率:1V:  精度≤±1%


高压开关机械特性测试仪术语定义


1.合.分时间:


从接到合(分)闸指令瞬间起到所有极触头都接触(分离)瞬间的时间间隔


2.合.分同期性:


各断口间的触头接触(分离)瞬间的 时间差异。


3.弹跳时间:


开关动触头与静触头在合(分)闸操作中,从 次合上(分开)开始到 稳定地合上(分开)为止的时间。


4. 动作时间:(触头动作时间)


从接到合(分)闸指令瞬间起到触头刚运动瞬间的时间.


5. 弹跳次数:


开关动触头与静触头在分(合)闸操作中,分开(合上)的次数。


6. 弹跳幅度:


开关动触头运动过程中,动触头的 反弹值.


7. 行程:


分、合闸操作中,开关动触头起始位置到任一位置的距离。


8. 开距:


分位置时,开关一极的各触头之间或其连接的任何导电部分之间的总间隙。


9. 超行程:


合闸操作中,开关触头接触后动触头继续运动的距离。


10.过行程:


分、合闸操作中,开关动触头运动过程中的 行程和稳定后行程的距离差.


11.刚合(分)速度:


开关合(分) 闸过程中,动触头与静触头接触(分离)瞬间的运动速度


12.平均速度: 开关合(分)闸操作中,动触头在整个运动过程中的行程与时间的比值。


13.金短时间:


在合-分操作中,从所有极各触头都接触瞬间起到随后的分操作时在所有极中弧触头都分离瞬间的时间间隔。


传感器的选配


线性电阻传感器(CWY30-2K型)直线位移:1-35mm


适用对象:真空断路器


距离范围:<30mm                    误差:0.1mm


速度:≥5m/s                       误差:0.1m/s


角度位移传感器(WDS65-1K型)


适用对象:SF6断路器                角位移:180º


距离范围:自定                      分辩率:0.1º


速度:≥15m/s                       分辩率:0.1%


辅助触点安装:


(1)辅助触点;一定要安装在开关的动触头端或在开关的动触头端引出的支架上。


(2)辅助触点的作用;是用来记录合闸开始和分闸结束的时间.


7.4安装时注意要点:


(1)动触头轴线与滑杆轴线间的同轴度误差≤0.2mm。


(2)尽量使用传感器中部位置,确定触头的分合位置,使动触头的行程包含在滑杆的行程中,让滑杆上下运动时留有缓冲余量。


(3)安装要紧固可靠,在测试中使传感器本体与开关本体不能产生相对位移。


(4)传感器属于精密电子仪器,各个部位请一定要注意防水防尘,尽量保持干燥清洁。


五、功能与特点

    1、测试功能

    ⑴ 合(分)闸先后顺序 同时测一至六个断口  ⑵ 三相不同期 同时测一至六个断口 ms

    ⑶ 同相不同期 同时测一至六个断口 ms   ⑷ 合(分)闸时间 同时测一至六个断口 ms

    ⑸ 合(分)闸弹跳时间 同时测一至六个断口 ms  ⑹ 合(分)闸速度 测一个断口 m/s

    ⑺ 合(分)闸 速度 测一个断口 m/s     ⑻ 合(分)闸平均速度 测一个断口 m/s

    ⑼ 动触头行程 同时测一至六个断口 mm

    ⑽ 动触头超行程(接触行程) 同时测一至六个断口 mm

    ⑾ 合分时间(金属短接时间) ms     ⑿ 无流时间(自动重合闸无电流间隔时间) ms

    2、仪器主要性能及特点

    ⑴ 仪器采用了高稳定器件。浮空的,大面积的,数字滤波等抗干扰技术。

    ⑵ 仪器配置了两种位移传感器,适用于对不同距离、速度、精度要求的高压断路器进行检测,在不同的传感器插入后,仪器将自动识别。仪器对高压断路器合(分)闸操作、重合闸操作能自动识别,对操作后的各种数据全部自动采集。测量计算过程由CPU自动完成。

    ⑶ 仪器对高压断路器在测量中的接线错误及操作中的错误指令和不成功操作,具有自动识别能力及较强的自我保护功能。

    ⑷ 仪器对合(分)闸先后顺序及各断口的实际合(分)闸时间均予以显示,对检修、调试高压断路器的三相不同期、同相不同期提供了依据,对有关时间量的数据,以0.1毫秒的数据自动不予显示输出。

    ⑸ 仪器对动触头的行程、超行程的测量,只要在高压断路器任意一相的断口上安装传感器,即能同时将三相各断口的行程、超行程数据测量计算出来,仪器对速度的测量精度为1%秒米。

    ⑹ 电源箱提供了0~250V直流操作电源对高压断路器直接进行操作。适用于电磁、液压、弹簧储能等直流控制的操作机构。

    ⑺仪器体积小、重量轻、操作简单、便于携带,特别适用于野外流动检测及变电站现场检修测试,是高压断路器生产、检验、检修、调试所必备的工具。

六、技术指标

    1、综合技术指标

    仪器外接操作电源电压: 交直流48V~280V

   输出操作机构电压: 交直流48V~280V


同时可测量的断口数: 1~6个

    主机至测量精度与误差传感器距离: 机械型传感器10米

    真空型传感器5米


工作电源: 交流220V;50Hz0±10%

    工作环温: -0℃~+40℃


功 率: <55W


重 量: 主机5kg
