一、概述
SDDL-220B带电电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别多根缆中欲寻找的某根电缆；具有判别电缆准确、快速、操作简单、应用范围广等特点。它在电缆施工及维护工作中具有重要的意义。SDDL-220B带电电缆识别仪，在发射端采用高频信号编码技术对发射信号进行编码，驱动大口径卡钳发射平均值为0的高频交流大电流相位编码信号。接收机中采用单片机对接收信号进行识别。在相距数公里距离外的多根电缆中，根据接收到信号相位特征，能识别出发射卡钳夹的那根电缆。
二、仪器主要特点

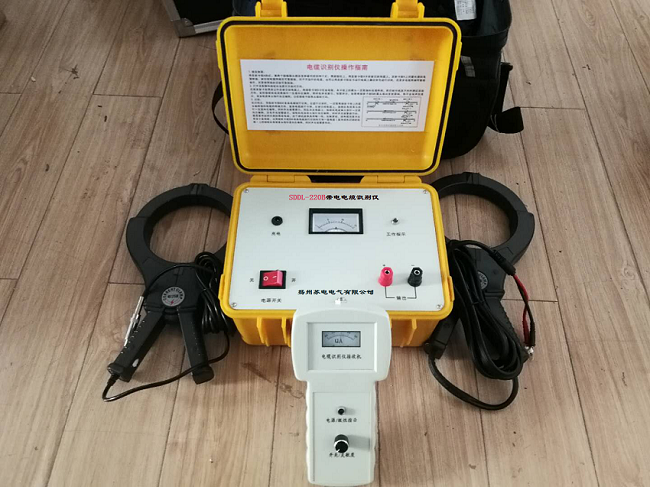

SDDL-220B带电电缆识别仪由带电电缆识别仪发射机、接收机、发射卡钳、接收卡钳组成。
当电缆接地回路电阻50欧姆时，带电电缆识别仪发射机驱动卡钳在电缆上感应的电流值不低于4毫安；大钳口ф150适合各种截面积的动力电缆。
接收机用1.5V两节5号供电，配合接受卡钳，接收灵敏度可达4毫安。
三、工作原理简介
由于正在运行的带电电缆不允许破坏任何接地线等连接线，也不允许将识别仪发射机的输出信号直接加在带有高压电的电缆相线上。带电电缆识别，需要解决两个难题，一是电缆识别信号如何耦合到电缆上的问题；二是耦合上去的信号一般比较小，而运行电缆可能存在50HZ不平衡电流、感应的50Hz干扰电流，电缆的分布电容电流等构成的50Hz工频电磁干扰，高灵敏度接收卡钳就存在如何抗50Hz工频干扰问题。
我们研制的SDDL-220B带电电缆识别仪，发射和接收采用单片机编码、解码技术和广泛应用在通信领域里的PSK技术。在发射卡钳上发射平均值为0 的相位编码信号，接收卡钳中的单片机，对接收的信号经过硬件和如软件的滤波后，再进行相位识别，当接收卡钳按照电流方向卡电缆时，被识别的电缆电流表右偏，同时伴有声光指示。而其它的电缆电流方向与被识别电缆的电流方向相反，其电流表指针左偏。没有声光指示。这就体现了被识别的目标电缆的 性。很容易将被识别电缆从多根电缆中区别开来。又由于被识别电缆上的信号电流强度全线都是一样的，接收卡钳在电缆沿线所接收到的电磁信号强度一致，从原理上讲，识别的电缆不受被识别电缆长度的限制。
四、仪器性能优势
SDDL-220B带电电缆识别仪采用先进的PSK技术；优于GPS电缆识别技术，适应于遂道，地下电缆沟、有屏蔽及高压建筑遮挡和其他GPS无法使用的地方；测试距离不受电缆长度限制，只要求接地电阻小于50欧姆，测试准确、可靠；重量轻，便于携带。
五、性能指标
发射机：
1. 脉冲峰值输出电流：20A
2．脉冲重复频率：1次/2秒
3．供电电源：2800mA锂电池供电。
4．重量：不大于10kg
接收机：
1．接收机灵敏度：接地回路电阻小于50欧姆
2．电源：两节5号电池
3．重量：0.2kg
