四、五级承试变频串联谐振试验成套装置

发布时间:2019-12-10人气:465

一、产品工作环境

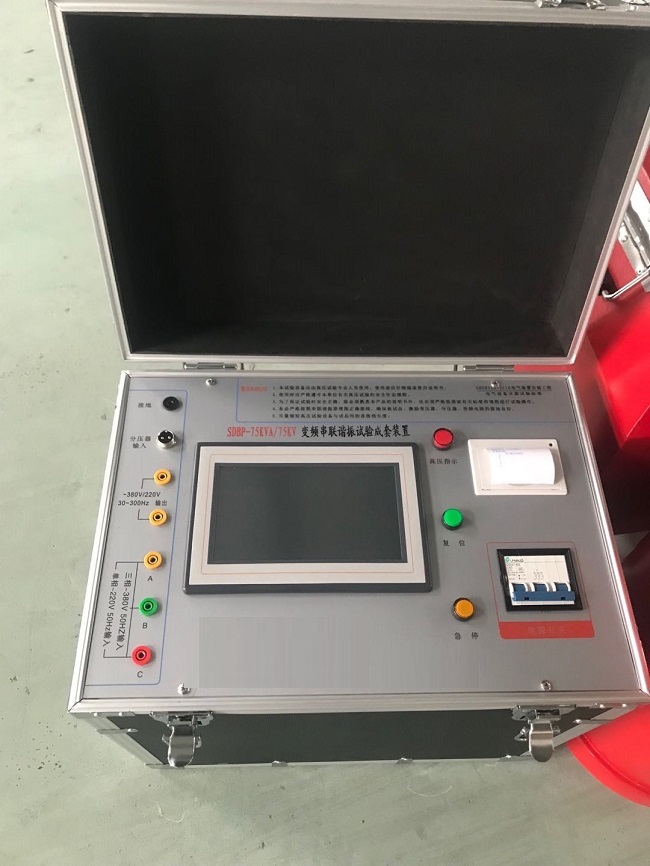

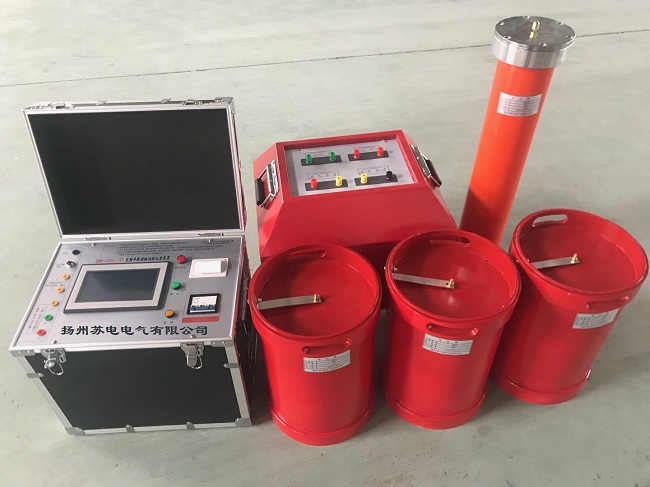

SDBP-75KVA/75KV/1A四级五级变频串联谐振试验成套装置

环境温度:-150C –40 0C;

相对湿度:≤90%RH;

海拔高度:  ≤3500米;

变频串联谐振试验成套装置


二、主要适用范围


1、满足300mm2,10kV 电缆交流耐压试验,长度1.5km,电容≤0.555uF,试验频率30~300Hz,试验电压U≤22kV。


2、满足100MW/10kV以下变压器交流耐压试验,电容≤0.02uF,试验频率45~65Hz,试验电压U≤28kV。


3、满足10kV变电站系统交流耐压试验,试验频率30~300Hz,试验电压U≤42kV。



三、技术规范及性能


1 系统技术参数


1.1 额定输出电压:       0~50kV


1.2 谐振电压波型:       正弦波,波形畸变率<1.0%


1.3 zui大被试品电流;       1A


 1.4 zui大试验容量:         75kVA


1.5 输出频率:    30~300Hz


1.6 工作时间:    满功率输出下,连续工作时间15min


1.7 品质因素:       30~90


1.8 输入工作电源:    二相380V±5%,50Hz


1.9 环境温度:       -15℃~+40℃


1.10 相对湿度:       <90RH%,无凝露状况


1.11 海拔高度:       <3500m


1.12 噪声:    ≤50dB


四、产品系统的性能特点

4.2.1 充分利用我公司在电子测量技术和电磁兼容方面的优势,设计和生产该套设备所有组成部分包括:变频电源、激励变压器、浇注式高压电抗器和精度电容分压器。


4.2.2 具备手动/自动模式、大屏幕显示、试验参数设置,并具有自动计时及操作提示功能。


4.2.3 具备多项保护功能,如:过压、过流保护、放电保护、失谐保护等。



五、容量确定


满足300mm2,10kV 电缆交流耐压试验,长度1.5km,电容≤0.555uF,试验频率30~300Hz,试验电压U≤22kV。


频率取37Hz


试验电流 I=2πfCU试 =2π×37×0.555×10-6×22×103=2.8A


对应电抗器电感量 L=1/ω2C=33H


设计三节电抗器,将三节电抗器并联使用,则单节电抗器的参数为25kVA/25kV/1A/100H,装置总容量为75kVA。


验证:满足100MW/10kV以下变压器交流耐压试验,电容≤0.02uF,试验频率45~65Hz,试验电压U≤28kV。


使用电抗器三节串联,此时电感量为L=100*3=300H,


试验频率f=1/2π√LC=1/(2×3.14×√300×0.02×10-6)=65Hz。


试验电流I=2πfCU试 =2π×65×0.02×10-6×28×103=0.22A。


结论:装置容量定为75kVA/50kV/25kV,分三节电抗器,电抗器单节为25kVA/25kV/1A/100H,使用电抗器组合能满足上述被试品的试验要求。


试验时使用关系表


六、主要部件的技术规范及性能


变频电源控制箱 BPXZ-5kVA/0.4kV    1台


1 技术参数


1.1 输入工作电源: 二相380V±5%,50Hz。


1.2 输出电压和电流: 0~400V,zui大电流12.5A。


1.3 输出频率: 30~300Hz,频率调节细度0.1Hz,不稳定度<0.05%。


1.4 额定输出容量: 3kVA


1.5 外形尺寸和重量: 360×230×320mm;18kg


2 性能特点


1.2.1 参数设置:可对试验电压、耐压时间、试验模式、试验电流、等参数进行设置或选择。


1.2.2 试验模式:手动试验模式、自动试验模式


a、手动试验模式:具备升压、调谐(含手动、自动)、降压(手控自动)功能等。


b、自动试验模式:进入试验状态后,自动进行调谐、升压、计时、降压、切断主回路并转到试验结果界面。


1.2.3 保护功能及其信息提示:具备高压过压、低压过流保护,以及失谐保护、零位、放电保护等多重保护功能。


1.2.4 数据存储功能:试验结果保存、回查等。


a、试验结果:手动或自动试验完毕后,在试验结果界面中可显示出试验时的详细参数,可将参数保存在存储器中,该存储器为非易失存储器,可保存200次试验记录。


b、数据查询:可将已保存的试验结果数据显示到屏幕上。


1.2.5自动稳压功能:系统根据设定的试验电压或手动升压结果,自动跟踪并维持稳定的试验电压,电压稳定度可达1%。


1.2.6 调频范围设定:调频范围可设为20~300Hz。


1.2.7 过压保护功能:软件过压保护值,丰富的高压过压保护功能,更具安全性,有效保护人身、设备及试品的安全。


1.2.8过电流保护:可人工设定过电流保护值;当整套装置的输出电流达到保护整定值时,自动切除整套装置


1.2.9击穿保护:具有放电或闪络保护功能,当高压侧发生对地闪络时,自动切除整套装置。不会对试验设备和人身造成伤害,变频电源内电子元件不会击穿


1.2.10断电保护:试验电源断电后,装置能快速保护


2 激励变压器 JLB-5kVA/1.2kV/2.4kV/0.4kV     1台


配置特点:将高电压、小电流、短时间与低电压、大电流、长时间的试品试验分开处理,配置不同抽头励磁变,以保证励磁变压器的zui大利用率及重量zui轻。10kV电缆等电气设备试验时,使用1.2kV输出端。


2.1 技术参数


1.1 额定容量: 5kVA


1.2 输入电压:  0~400V


1.3 输出电压:    1.2kV


1.4 工作频率范围:  30~300Hz


1.5 工作制:  15min


1.6 外形尺寸和重量:360×280×360mm;35kg


1.7 适用范围:  电气主设备试验及电缆试验


2.2 性能特点


2.1 激励变为干式结构,无漏油之虑。


2.2.2 高、低压绕组及铁芯间均设静电屏蔽层,既是励磁变压器,又是隔离变压器。


2.2.3 内置过压保护,防止击穿反击。


3 高压谐振电抗器 DK-25kVA/25kV   3台


3.1 技术参数


3.1.1 额定zui高工作电压: 25kV(有效值)


3.1.2 额定zui大工作电流: 1A(有效值)


3.1.3 额定容量:  25kVA


3.1.4 额定电感量:  100H


3.1.5工作频率:          30~300Hz


3.1.6 工作制:     15min


3.1.7 外形尺寸和重量:   φ230×350mm;25kg/台


3.2 性能特点


3.2.1 高压谐振电抗器采用真空环氧整体浇注,外有憎水层,防潮性能好,绝缘耐热等级F级,满足干式电抗器国家规范要求。


     3.2.2 电抗器为便携式,体积小,重量轻。


3.2.3 电抗器配有防涡流绝缘底座,串联时分组重叠,以降低总体高度减轻劳动强度,增强安全稳定性。


4 电容分压器 FC-50kV/2000pF    1台


4.1 技术参数


4.1.1 工作方式:    纯电容式


4.1.2 额定电压:    50kV有效值


4.1.3 额定电容量: 2000pF


4.1.4 工作频率:     30~300Hz


4.1.5 测量误差:     <1.5%


4.1.6 外形尺寸和重量:     φ120×400mm;5kg


4.2 性能特点


4.2.1 额定电压下可连续运行1小时。


4.2.2 在30~300Hz范围内,其精度和稳定度保持要求不变。


4.2.3 在20℃、0.4~0.5UN下介损值:≤0.15


4.2.4 分压比误差:有效值时≤1.5%,


4.2.5 高、低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30~300H内分压比不变。


4.2.6 电压测量通过专用测试引线引至变频电源进行测量。
