一、产品别称：
直流高压发生器简称直高发，又称高压发生器、中频直流高压发生器、高压直流发生器、直流发生器、便携式直流高压发生器、高频直流高压发生器、交直流高压发生器。
二、产品简介：

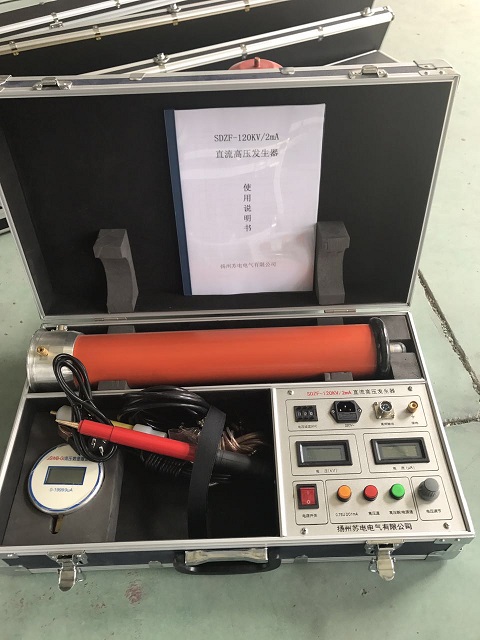

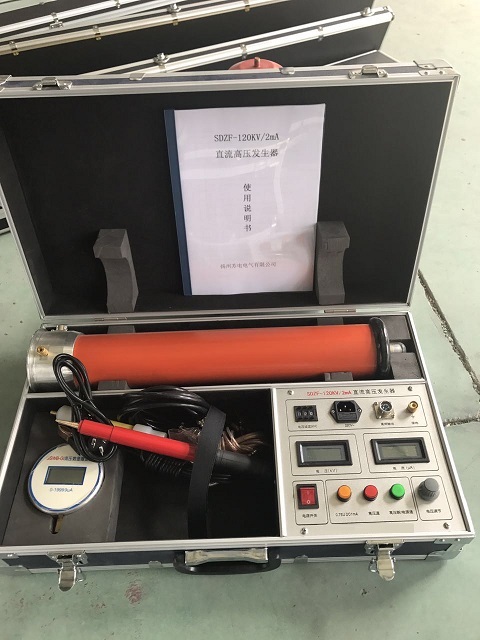

SDZF-120KV/2mA四级承试直流高压发生器广泛适用于电力部门、工矿、冶金、钢铁等企业的动力试验部门。对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流高压试验。是高压试验专业的重要设备采用中频倍压电路，新型直流高压发生器应用PWM脉宽调制技术和大功率IGBT器件，根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压试验实现了高品质、便携式并能承受额定电压放电而不损坏。直流高压发生器具有多种保护功能，如:低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。智能直流高压发生器采用故障取样专用的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，动作时间一般在10微秒可完全关断直流主回路。推动信号快速关断保护在输出端采用专用传感器取样，反应时间为纳秒级，通过纳秒级的光隔离元件和纳秒级的模拟开关，全过程在2微秒内将功放电路的推动信号切断，保证在输出短路的情况下，不损坏功率器件。是指主要用于绝缘和漏电检测中的高压电源，现在高压电源和高压发生器已经没有严格的区别。直流高压发生器在行业内率先采用分节式结构，即既可用于高电压等级，又能用于较低电压等级，并保持其精度不变。以100/200kV/2mA分两节为例，单节时可做100kV/2mA使用，可用于35kV及以下系统电气设备直流高压试验，此时可保证测量的准确性避免大马拉小车;两节使用时可做200kV/2mA 使用.可用于220kV分节、110kV及以下氧化锌避雷器直流试验及交联电缆的直流耐压试验。真正做到一机两用，方便了现场用户的使用。主要用于研究电气设备直流精电及换流站设备和绝缘材料在直流高电压 下的绝缘强度、直流愉电线路电晕和离子流及其效应 以及进行交、直流电力设备的泄漏电流试验。另外还可以作为其他高 压试验设备如冲击电压发生器、冲击电流发生器、振荡 回路等的电源。在其他科技领域里，如物理学(加速器、 电子显微镜等)、电子医疗设备(X射线)、工业应用 (废气沉淀、静电喷漆等)、或电子通信(电视、广播 站)等方面也被应用。
三、产品用途：
直流高压发生器。主要适用于电力检修部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机、高压开关等高压电气设备进行直流耐压试验。
四、产品技术特点：
1.体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全，便于野外使用，是理想的可靠产品。
2.采用先进技术、工艺制造，率先应用新的PUM智能脉宽调制技术、脉冲串逻辑阵列调制，采用大功率IGBT器件，利用智能技术提智能率，频率高达40kHz，从而使输出高压稳定度更高，波纹系数更小。
3.采用计算机控制技术，在大屏幕的LCD显示器上显示输出直流高压电压、电流、过压整定、计时、接地及各种保护信息。
4.智能接地不良保护及报警功能(接地不良不能升压)，测压回路断线保护(高压测量回路断线仪器不能升压)，急停按钮，提高了操作人员在作业过程中安全性。在特殊情况下还可解除接地不良保护报警功能(如采用发电机作为电源或现场接地不良但仍可试验的情况下。)精度、测量准确。电压、电流表均为数字显示，电压分辨率为0.1kV，电流分辨率为0.1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
5.电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高，并设计有粗调和细调功能。电压调节精度优于0.1%，电压、电流测量误差小于1.0%，脉动因数优于0.5%。
6.增设了高精度75%VDC-1mA的功能，做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键，在做避雷器试验时，当电流升到1000uA时、就打开0.75的按钮，这时电压表、电流表所显示的值就是75%的数据，做完后应立即将升压的旋钮回到零位上，同时将细调电压旋钮回到零位上，并应立即按绿色按钮，切断高压并关闭电源开关。再做其它的试验。

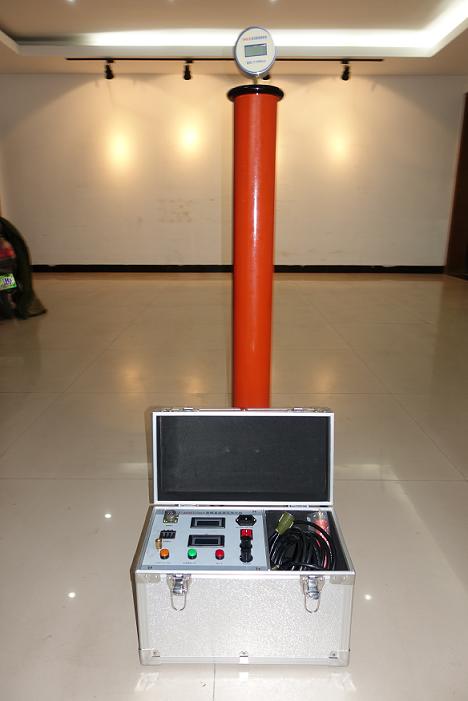

7.倍压筒可分节结构，现场使用，灵活方便，一机多用，经济实惠。
8.倍压筒体用德国技术研制;中频变压器经有关专家特殊设计，体积小、容量大。倍压筒体底座内藏设有三只内支撑脚，增加了倍压筒的稳定性，即使用时展成Y形，支撑稳定方便，装箱时缩成△形，藏在底座内.
五、产品特性和参数：
1、规 格： SDZF-120/2
2、输出电压(kV)：120
3、输出电流(mA) ：2
4、输出功率(W) ：240
5、高压极性： 负电压极性,零电压启动,连续可调
6、工作电源： AC 220V±10%;50Hz
7、电压测量误差：1.0%（满度）±1个字,蕞高分辨率0.1%kV
8、电流测量误差：1.0%（满度）±1个字,蕞高分辨率0.1%uA
9、过压整定误差：≤1.0%
10、0.75切换误差：≤0.5%
11、纹波系数： ≤1.0%
12、电压稳定度： 随机波动,电源电压变化±10%时≤0.5%
13、工作方式： 间断使用;额定负载30分钟;1.1倍额定电压使用:10分钟
14、环境温度： -15℃～50℃
15、相对湿度： 当温度为25℃时，不大于90%(无凝露)
16、海拔高度： 2500米以下
附:
不同的规格可根据用户的需求进行定制！
