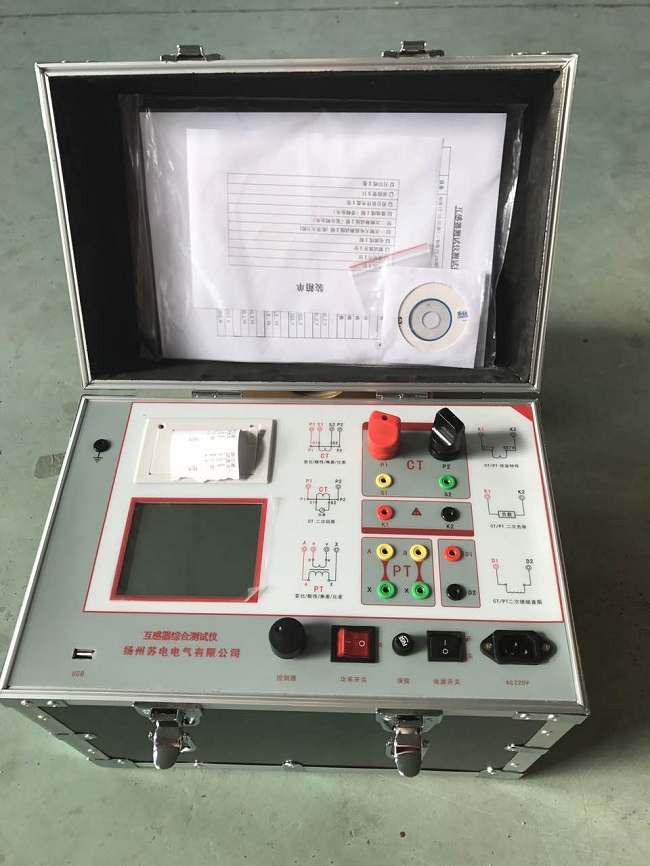

二、三级承试互感器伏安特性测试仪

发布时间:2019-12-10人气:161

一、产品别称:

    互感器伏安特性测试仪、互感器伏安特性综合测试仪、PT伏安特性综合测试仪、CT伏安特性综合测试仪、CT伏安特性测试仪、PT伏安特性测试仪、伏安特性变比极性综合测试仪、伏安特性测试仪、伏安特性综合测试仪、FA-103伏安特性测试仪、CT PT特性综合测试仪.


二、产品设计用途:

   SDHG-186B二、三级承试互感器伏安特性测试仪设计用于对保护类、计量类互感器进行自动测试,适用于实验室也适用于现场检测。

三、产品主要特征

• 支持检测CT和PT(保护类、计量类)等参数.

• 满足 GB1207、GB1208、GB16847(IEC60044-1、IEC60044-6)等规程要求.

• 采用先进的自动变频技术,等效励磁电压高达5000V.

• 内置0~200A大电流源,可方便检查互感器二次回路通道状态的完整性.

• 无需外接其它辅助设备,单机即可完成所有检测项目.

• 自带微型快速打印机、可直接现场打印测试结果.

• 采用智能控制器,操作简单.

• 大屏幕液晶,图形化显示接口.

• 按规程自动给出(励磁)拐点值.

• 自动给出5%和10%误差曲线.

• 可保存3000组测试资料,掉电后不丢失.

• 支持U盘转存资料,可以通过标准的PC进行读取,并生成检测报告.

• 小巧轻便<12Kg,非常利于现场测试.

四、产品主要检测功能

1、CT/PT.伏安特性检测

2、CT/PT.自动给出伏安曲线和拐点值(U/I)

3、CT/PT.变比检测

4、CT/PT.极性判断

5、CT.自动计算5%和10%误差曲线

5、CT.二次回路检测

6、CT/PT.二次交流耐压试验

7、CT/PT.自动退磁

五、产品主要特征

• 支持检测CT和PT、单机输出电压0-2500V,电流0-600A.

• 满足 GB1207、GB1208等规程要求.

• 无需外接其它辅助设备,单机即可完成所有检测项目.

• 自带微型快速打印机、可直接现场打印测试结果.

• 采用智能控制器,操作简单.

• 大屏幕液晶,图形化显示接口.

• 按规程自动给出CT/PT(励磁)拐点值.

• 自动给出5%和10%误差曲线.

• 可保存3000组测试资料,掉电后不丢失.

• 支持U盘转存资料,可以通过标准的PC进行读取,并生成检测报告.

• 小巧轻便≤22Kg,非常利于现场测试.

六、产品主要测试功能:(见表1)


CT 电流互感器

PT电压互感器

• 伏安特性曲线(励磁)

• 伏安特性曲线(励磁)

• 自动给出拐点值

• 变比测量

• 自动给出5%10%的误差曲线

• 极性判断

• 变比测量

• 二次绕组电阻测量

• 比差测量

• 二次实际负荷测量

• 角差测量

• 铁心退磁

• 极性判断


• 二次绕组电阻测量


• 二次实际负荷测量


• 一次通流试验


• 铁心退磁


七、 测试仪主要技术参数:


项    目

参    数

工作电源

AC220V±10% 、50Hz

设备输出电压

0~220Vrms, 5Arms(20A峰值

输出电流

0~200A

等效励磁电压

≤5000V

二次绕组直阻测量

范围0.1~300Ω精度±0.5%、分辨率0.1

二次实际负荷测量

范围5~1000VA精度±0.5%

CT/PT角差测量

精度±5min 分辨率0.1

CT/PT比差测量

精度±0.05% 分辨率0.1

CT变比测量

范围1-10000精度±0.5%

PT变比测量

范围1-10000精度±0.1%

工作环境

温度:-10℃ ~ 40℃,湿度:≤90%,海拔高度:≤1500m

设备规格

尺寸:380mm × 240mm × 180mm ,重量:≤12Kg


承装(修、试)电力设施常规试验仪器如下:(2017年12月新标准)


主要产品:

    变频串联谐振试验装置、直流高压发生器、SF6微水仪、SF6气体回收装置、SF6气体抽真空充气装置、真空泵、干燥空气发生器、真空滤油机、工频耐压试验装置(试验变压器)、超低频高压发生器、电缆故障测试仪、感应耐压试验装置、变压器直流电阻测试仪、变压器变比组别测试仪、三相继电保护测试仪、断路器特性测试仪(高压开关机械特性测试仪)、绝缘油介电强度测试仪(绝缘油耐压测试仪)、高压介质损耗测试仪(变频抗干扰介质损耗测试仪)、全自动电容电感测试仪、回路电阻测试仪(接触电阻测试仪)、大电流发生器(升流器)、接地电阻测试仪、绝缘电阻测试仪(兆欧表)、氧化锌避雷器测试仪、互感器特性测试仪、绝缘靴手套耐压试验装置、电力安全工器具力学性能试验机(电子测力机)、无线高压核相仪、变压器容量特性测试仪、变压器有载分接开关测试仪、变压器绕组变形测试仪、变压器特性综合测试台、雷电计数器校验仪、真空度测试仪、真空滤油机、太阳能光伏接线盒测试仪、各类油品分析仪器、电热电器、绝缘制品等


我公司常年提供:承装(修、试)1-5级资质技术咨询、承装(修、试)电力试验设备供应、承装(修、试)电力试验设备升级、承装(修、试)电力试验设备租赁、承装(修、试)电力试验培训等全套服务。试验仪器及施工设备工具的租赁业务,欢迎来电咨询!
