变压器空载短路损耗测试仪

发布时间:2021-11-02人气:48

SDSH-184变压器空载短路测试仪功能特点


采用数字同步采样技术,准确测量三相用电设备的电压、电流、功率、功率因数等参数的真有效值,具有测量速度快、精度稿、使用方便、轻巧美观等特点。专门应用于电力变压器的电量的检测,该仪表可取代于九块同等级指针仪表,是传统电量测试仪表的产品。

    ⒈ 采用240×128点阵液晶显示屏同时显示三相电压、电流、低压侧电压、功率、功率因数等参数。

    ⒉可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。

    ⒊ 线性范围宽、读数重复性好、性能稳定。

    ⒋ 保证功率因数0.000~1.000的准确测量,尤其适用于低功率因数负载的检测。

    ⒌ 方便的锁存能保证测量数据的同时性及操作的方便性。


6.电压回路宽量限:电压 可测量到750V,不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。


7.大屏幕、高亮度的液晶显示,全汉字菜单及操作提示实现友好的人机对话,触摸按键使操作更简便。


8.用户可随时将测试的数据通过微型打印机将结果打印出来。


SDSH-184变压器空载短路测试仪技术指标


1、输入特性


电压测量范围:0~750V 宽量限。


电流测量范围:0~80A内部全部自动切换量程。


2、准确度


电压、电流、±0.2%


功率:±0.5%(CosΦ>0.1),±1.0%(0.02<CosΦ<0.1)


3、工作温度:-10℃~+40℃


4、绝缘:⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。


             ⑵、工作电源输入端对外壳之间承受工频2kV(有效值),历时1分钟实验。


5、体积:38cm×28cm×15cm


6、重量:3kg

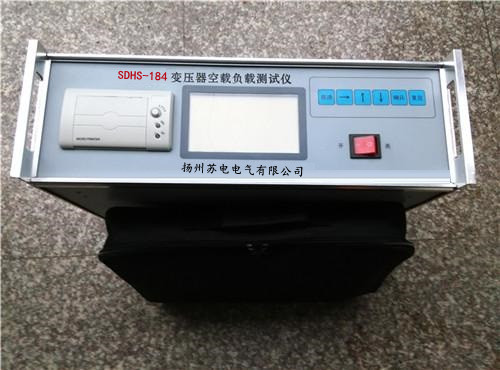

SDSH-184变压器空载短路测试仪结构外观

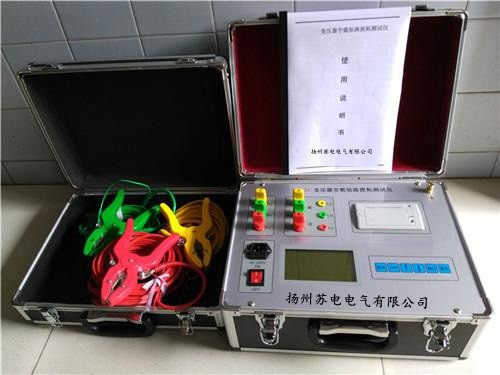

仪器由主机和配件箱两部分组成,其中主机是仪器的核心,所有的电气部分都在主机内部,其外箱采用高强度铝合金机箱,坚固耐用,配件箱用来放置测试导线及工具。


打印功能


每做完一项试验,按住确认键两秒后,暗影移到打印字符上,再按确认键打印出测量数据。


注意事项


1、在测量过程中一定不要接触测试线的金属部分,以避免被 伤。


2、测量接线一定要严格按说明书操作,否则后果自负。


3、测试之前一定要认真检查设置的参数是否正确。


4、 使用有地线的电源插座。


5、不能在电压和电流过量限的情况下工作。


6、短路试验时,非加压侧的短接必须良好,否则会对测试结果有影响。


7、做短路试验时,如果高压或中压侧出线套管装有环形电流互感器时,试验前电流互感器的二次一定要短接。


8、试验接线工作必须在被试线路接地的情况下进行,防止感应电压触电。所有短路、接地和引线都应有足够的截面,且必须连接牢靠。测试组织工作要严密,通信顺畅,以保证测试工作安全顺利进行。
