一、系统简介
频响法变压器绕组变形测试仪用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器绕组变形情况。电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等变形现象，这将严重影响变压器的安全运行。按国家电力行业标准DL/T911－2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。
二、主要技术特点
l 采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。
l 测量速度快，对单个绕组测量时间2分钟以内。
l 频率精度非常高，精度稿于0.001%。
l 数字化频率合成，频率稳定性更稿。
l 单机显示3条曲线，自动计算相关参数，自动诊断绕组的变形情况，给出诊断的参考结论。
l 单机测量，无需外接电脑。测量数据本地存储，可用U盘导出至上位机软件。
l 上位机软件界面简洁直观，集分析、存储、报告导出、3D曲线、对数曲线等诸多功能。
三、主要技术指标
l 测量速度：单相绕组小于2分钟
l 输出电压：Vpp-20V
l 输出阻抗：50Ω
l 输入阻抗：1MΩ （响应通道内置50Ω匹配电阻）
l 扫频范围：1KHz-2MHz
l 频率精度：0.001%
l 扫频方式：线性扫描
l 曲线显示：幅频曲线
l 测量动态范围宽：－120dB～20dB
l 供电电压：AC220V±10%
l 主机重量： 3kg(裸机)

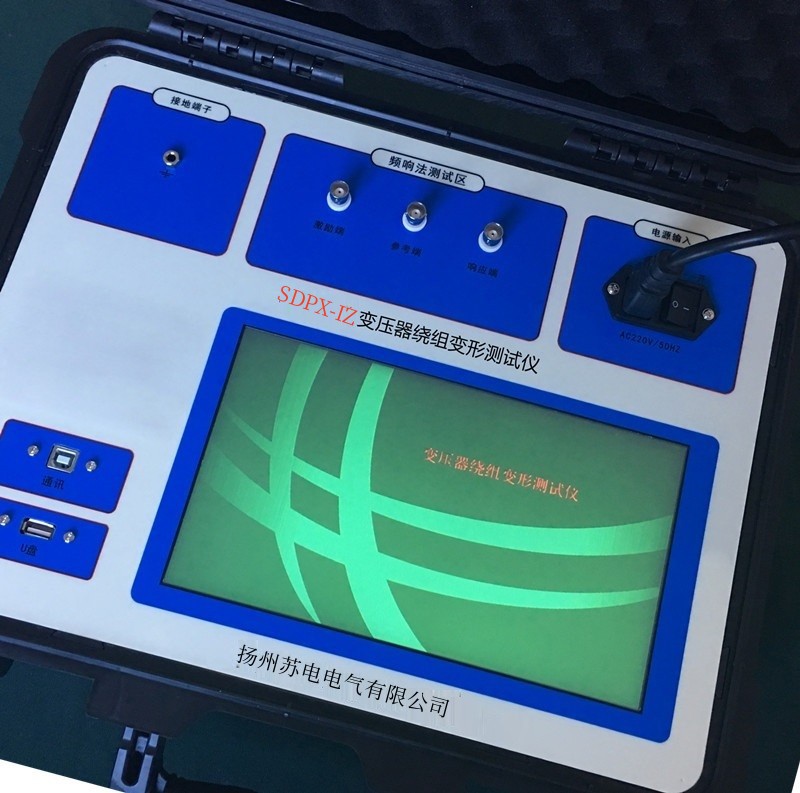

频响法变压器绕组变形测试仪
