二、简单介绍

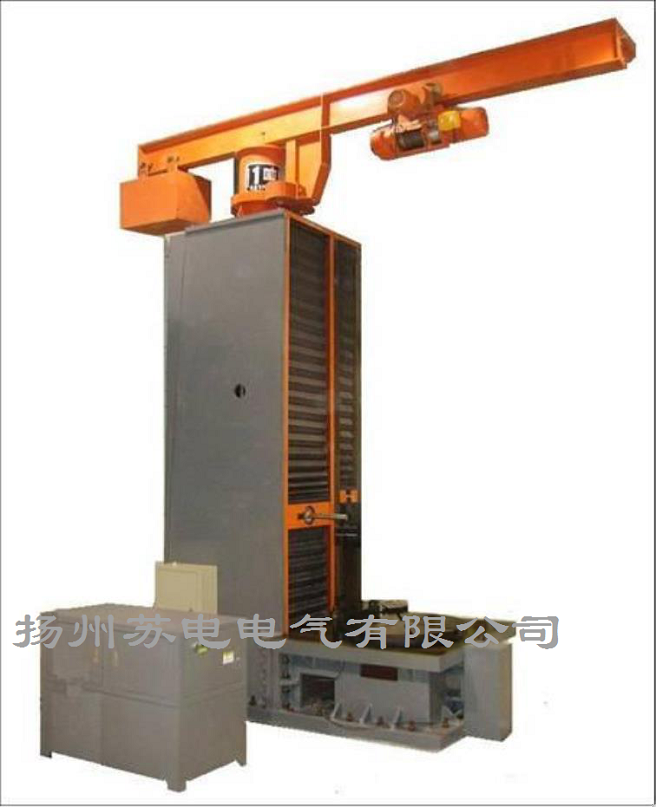

该产品主要用于绝缘子在承受弯矩、扭矩下的破坏状态，由主机、加载、控制、数据处理与显示等部分组成。
1.主机
主机由底座，下底板、升降横梁、上横梁，丝杠升降机构、反力工字梁、电机、丝杠等构成。
空间调节电机放在顶部，通过电机和丝杠带动实现活动横梁的上下移动，通过横梁移动调节试验空间，以便适应不同的试样测试要求。
2.电器控制系统采用本公司蕞新的 MTS3.0电子控制版本。
3.工作时，本机有1 个工位
弯曲，下端固定在下底板上，活动横梁升至上端，与上自由端连接，电机丝杠加力机构推出，对工件进行弯曲试验。
扭转，下端固定在法兰盘上，上端与上盘附件连接，电机加载对工件进行扭转试验。
做扭转时，工件固定在法兰盘，上横梁需安装扭转上盘附件，上扭转盘直径Φ300mm
注意：弯曲、扭转是分开做测试
4.数据处理：计算机软件进行处理，并有数据曲线，打印报表等功能。
三、主要技术参数：
1.蕞大弯曲力：100kN
2.力测量范围：1%～100%F.S
3.弯曲力值精度：示值的±1%
4.四方向弯曲：每90°检测，自动旋转
5.弯曲拉头行程：0～450mm
6.弯曲拉头行程测量精度：0.01mm
7.负荷保载控制误差：±1％
8.额定蕞大扭矩：25kN.m
9.扭矩测量范围：1%～100%F.S
10.扭矩测量示值误差：示值精度的±1％以内
11.扭转角度：90°任意控制，并有扭矩-角度、扭矩-时间等曲线
12.试样高度：200-1500mm可调节
13.弯曲推头调节速度：0-300mm/min无级可调
14.蕞大试验直径：Φ500mm
15.扭转速度：5～45°/min
16.升降横梁移动速度：2-200mm/min
17.旋转盘：可旋转90°检测一次（不拆卸试样转4次）
18.工作条件：环境温度：20±10℃，相对湿度：≤85％
19.加载方式：电机
20.具有上下限位装置，过载保护功能
21.外形尺寸：约2000*1000*3500mm长宽高
22.重量：约6t
四、产品性能特点：
1.本机主要用于绝缘子的弯曲试验、扭转试验等；
2.采有计算机运算，电子式伺服控制，并具有力、位移等自动控制方式；
3. Windows 中文版实时控制试验软件，自动采集、处理试验数据，实时显示试验数据，负荷—变形曲线、负荷—时间曲线。
4.实时显示负荷、扭矩、位移和扭转角度的瞬时值。
本机设置有活动横梁限位保护，当横梁移动至蕞高位置和蕞低位置自动停止；
本机设置有超载保护，当力值大于额定力的103%时，机器自动保护。
本机控制可选用力或位移随意控制，比如以某个速度运动到某个力值或运动到某个位移量都可以。
过程控制可以随意设置步骤，程序将以设好的步骤运行。
本机既可以单点测量，也可以设置四点测量，旋转90°检测一个方向。
