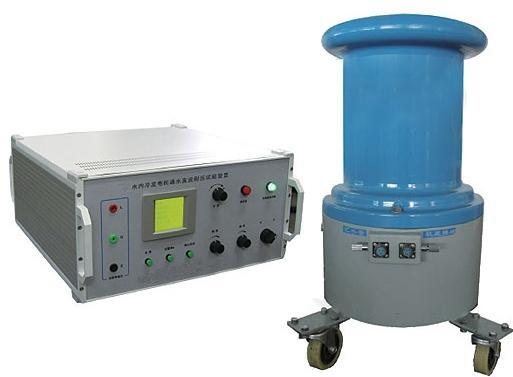

水内冷发电机通水直流耐压试验装置

 一、产品概述：
    SDZLS-A 系 列 大 容 量 直 流 高 压 发 生 器 的 设 计 制 造 是 专 为 水 内 冷发电机进行泄漏电流和直流耐压试验使用，设计制造的指导思想
是以下几点：
1. 由 于 大 型 水 冷 发 电 机 绕 组 传 导 电 流 很 大 ， 在 试 验 电 压 下 要20-150 mA 左 右 不 等 。 果 没 有 足 够 容 量 的 直 流 高 压 发 生 器 ，如无法升压。
2. 目 前 国 内 的 直 流 高 压 试 验 器 输 出 电 流 一 般 都 在 10mA 以 内 ，输 出 电 流 200mA 的 高 压 发 生 器 属 于 空 白 。
3. 直 流 试 验 对 一 般 高 压 电 气 设 备 而 言 ， 发 现 其 绝 缘 的 贯 穿 性能缺 陷 ，而 对 电 机 来 说 ，它 能 独 特 发 现 它 的 局 部 绝 缘 缺 陷（ 定子线卷端部绝缘）这是其它试验无法替代的。
4. 为 能 对 水 内 冷 发 电 机 组 的 准 确 测 量 泄 漏 电 流 ，ZV/T 系 列 高压发生器特别设计了各种干扰电流的补偿回路试验时可完全排除杂散电流和汇水管的极化电势干扰的影响， 正测到真试品的电流。
  SDZLS型 系 列 直 流 高 压 发 生 器 采 用 中 频 倍 压 电 路 。 率 先 应 用 新 的 PWM 脉 宽 调 制 技 术 和 大 功 率 IGBT 器 件 。 根 据 电 磁 兼 容并性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式并能承受额定电压放电而不损坏。
二、产品性能特点：
  根据“低压屏蔽法”原理研制的“水内冷发电机通水直流耐压试验装置”，实现了在通水情况下对水内冷发电机进行直流耐压和直流泄漏电流的试验。彻底克服了吹水时间长，底部积水难吹干，易引起线圈内拉弧等难题。
    整套装置接线简单，极化补偿电压由机箱直接输出。采用电子控制与调谐，操作方便；电压、电流均在面板计上一次读数无需换算。一分钟定时及提示功能，按试验规程要求设定。机内过压过流保护功能完善，外附氧化锌过压保护装置更确保发电机安全，万无一失。便携式结构，特别适合现场试验。

三、主要技术指标和参数：

试 验应 注意 下列 问题
1. 对水 管的要求 应无机械 杂质的凝 结水或经 其它处理 的软化水 ，电导 率 为 2μ s/cm ， pH=7-8 ， 硬 度 小 于 2μ g 当 量 /kg， 允 许 有 微
量 NH3。
2. 水质 符合要求 后，水内 冷发电机 引水管水 电阻 Rr 值一 般应大 于150kΩ左右 ，如果达 不到时应 对水进一 步处理。

四、故障检查与处理：
